Wesentliche Merkmale

Geschlossener Kreislauf

Kältemittelsteuerung

EC-Ventilatormotor, Ventilatordrehzahlregelung

Mikrokanal-Aluminiumkondensator

Hermetischer Scroll-Verdichter

• Thermostatisches Expansionsventil

Kältemittel R410a (R454b optional)

Hoch- und Niederdruckmanometer

Betriebswasser-Manometer

Edelstahl-Wasserpumpe und gelöteter Plattenwärmetauscher

Speichertank

Option für niedrige Umgebungstemperaturen

Option für hochkorrosive Umgebungen

Option für Speicherheizung

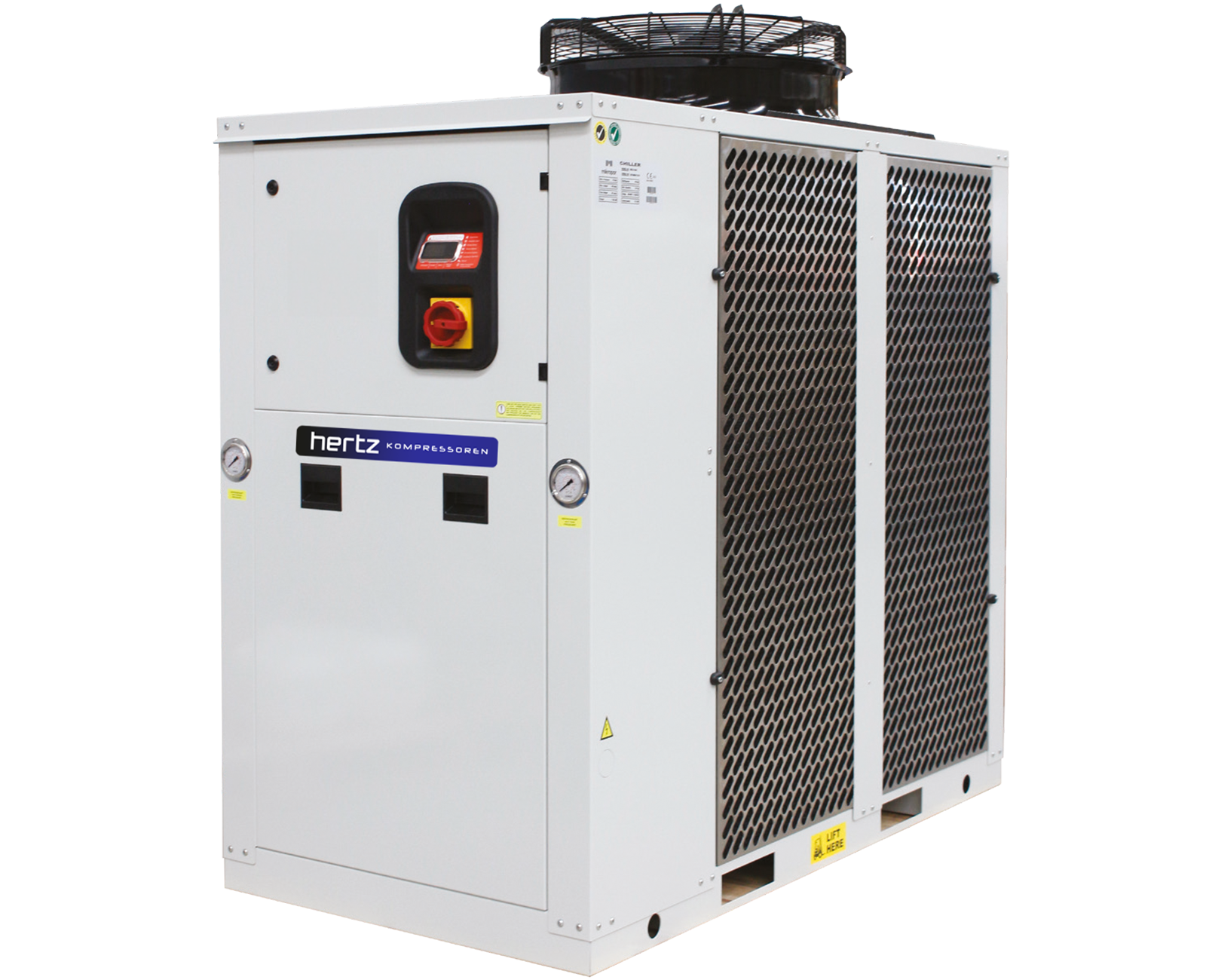

Was sind Prozesswasserkühlmaschinen?

Prozesswasserkühler erfüllen die Anforderungen vieler Anwendungen, indem sie die Prozessflüssigkeit mit maximaler Qualität und Sauberkeit kühlen, auch unter rauen Betriebsbedingungen. Die nach höchsten Qualitäts- und Sicherheitsstandards gefertigten Kaltwassersätze der neuen HCH-Serie sind zuverlässig, kompakt und robust und eignen sich für eine Vielzahl von industriellen Anwendungen.

Die Kaltwassersätze der HCH-Serie sind nicht nur einfach zu bedienen, sondern ermöglichen auch eine genaue Regelung der Wassertemperatur.

 Vorteile des geschlossenen Kreislaufs

Hochpräzise Wassertemperaturregelung unabhängig von äußeren Bedingungen

Gleichbleibende Betriebsbedingungen durch sofortiges Reagieren auf plötzliche Veränderungen

Kontinuierliche Verwendung desselben Wassers

Geringere Kosten für Wartung und Ausfallzeiten

Betriebsbedingungen mit hoher Umgebungstemperatur

  Wasserkreislauf - Hauptkomponenten

Ausdehnungsgefäß: Ein Ausdehnungsgefäß wird für den Wasserspeicher verwendet, damit der Druck nicht ansteigt.

Integrierter Kaltwasserspeicher: Der Kaltwasserspeicher ist wärmeisoliert und aus Kohlenstoffstahl gefertigt.

Integrierte Wasserpumpe - 3 bar: Die Hochleistungs-Zentrifugalpumpe hat ein Gehäuse aus Edelstahl.

Großer Wasservorratstank: Der Wärmetauscher befindet sich direkt hinter dem Wasserauslass, um Temperaturschwankungen bei plötzlichen Lastwechseln zu begrenzen. Die großen Abmessungen des Tanks sorgen für konstante Wassertemperaturen.

TECHNISCHE   SPEZIFIKATIONEN

Modell Nominale Kühlleistung Lüfter Luftstrom* (m3/min) Pumpen- druck* (bar) Pumpe Ein- gangsleistung* (kW) Spannung (V/ph/Hz) Abmessungen (mm) Kältemittel
kW kcal/h Länge Breite Höhe
HCH 7 6,5 5615 40 3,19 0,5 230 V / 1 Ph / 50 Hz 908 806 1578 R410A or R454B
HCH 9 8,5 7326 40 3,29 0,5 230 V / 1 Ph / 50 Hz 908 806 1578 R410A or R454B
HCH 15 15 12898 77 3,6 0,75 230 V / 1 Ph / 50 Hz 908 806 1578 R410A or R454B
HCH 20 19,6 16810 77 3,56 1,1 230 V / 1 Ph / 50 Hz 908 806 1578 R410A or R454B
HCH 29 29 24936 133 3,19 1,1 400V / 3 Ph / 50 Hz 1719 887 1723 R410A or R454B
HCH 34 33,8 29063 133 3,66 1,5 400V / 3 Ph / 50 Hz 1719 887 1723 R410A or R454B
HCH 41 40,5 34824 150 3,45 1,5 400V / 3 Ph / 50 Hz 1469 887 1618 R410A or R454B
HCH 50 49,8 42820 247 3,14 1,5 400V / 3 Ph / 50 Hz 1719 887 1763 R410A or R454B
HCH 65 64,5 55460 247 3,49 2,2 400V / 3 Ph / 50 Hz 1719 887 1763 R410A or R454B
HCH 80 80,2 68960 333 3,21 2,2 400V / 3 Ph / 50 Hz 2045 977 1885 R410A or R454B
HCH 92 92,1 79192 333 3,02 2,2 400V / 3 Ph / 50 Hz 2045 977 1885 R410A or R454B
HCH 100 99,6 85641 383 3,4 3 400V / 3 Ph / 50 Hz 2507 1301 2392 R410A or R454B
HCH 114 114,3 98280 400 3,07 3 400V / 3 Ph / 50 Hz 2507 1301 2392 R410A or R454B
HCH 129 129 110920 533 3,28 4 400V / 3 Ph / 50 Hz 2507 1301 2392 R410A or R454B
HCH 145 144,7 124420 533 3,06 4 400V / 3 Ph / 50 Hz 2507 1301 2392 R410A or R454B
HCH 160 160,4 137919 600 2,92 4 400V / 3 Ph / 50 Hz 2507 1301 2392 R410A or R454B
HCH 186 186,2 160103 717 3,35 5,5 400V / 3 Ph / 50 Hz 2507 1301 2392 R410A or R454B
HCH 212 212 182287 800 3,05 5,5 400V / 3 Ph / 50 Hz 2507 1301 2392 R410A or R454B
