    HS SERIE

    HS SERIE


     1,5-30 kW   8-10 bar  0,16-3,4 m³/min

    Ölfreie, Riemengetriebene

    Scroll-Kompressoren

    Ihr Lösungspartner, der speziell für den 100%igen Luftbedarf in der Lebensmittel-, Chemie-, Pharma- und Gesundheitsbranche entwickelt wurde, wo ölfreie Luftqualität sehr wichtig ist.

     Vorteile

    • Geringer Geräuschpegel dank vibrationsarmer Arbeitsweise.

    • Ausgestattet mit einer einfach zu bedienenden, robusten und langlebigen Mikroprozessorsteuerung mit Kommunikationsfunktionen entsprechend der Produktlinie, um einen effizienten Betrieb und eine ununterbrochene Produktion zu gewährleisten.

    • Die Anordnung der Komponenten wurde speziell entwickelt, um die Ausfallzeiten zwischen Wartungsund Servicearbeiten zu reduzieren.

    hs-serie


     Allgemeine Merkmale

    • Kompaktes Design

    • Schalldichtes Gehäuse

    • Eingebaute(r) Luftkühler, Wasserabscheider und rostfreie Rohrleitungen

    • Robuste und langlebige Einzel- oder Serienausführung

     Hauptmotor und Antriebssystem

    • Elektromotor der Effizienzklasse IE3

    • Riemenscheibenantriebssystem

    • System zum einfachen Spannen des Riemens


     Kompressorblock

    • Effizientes und ölfreies Scroll-Design

    • Effektive Kühlung durch integriertes Kühlgebläse in der Spiraleinheit

    • Stern-/Dreieckschaltung bei Modellen mit hoher Leistung

    hs-serie
    hs-serie

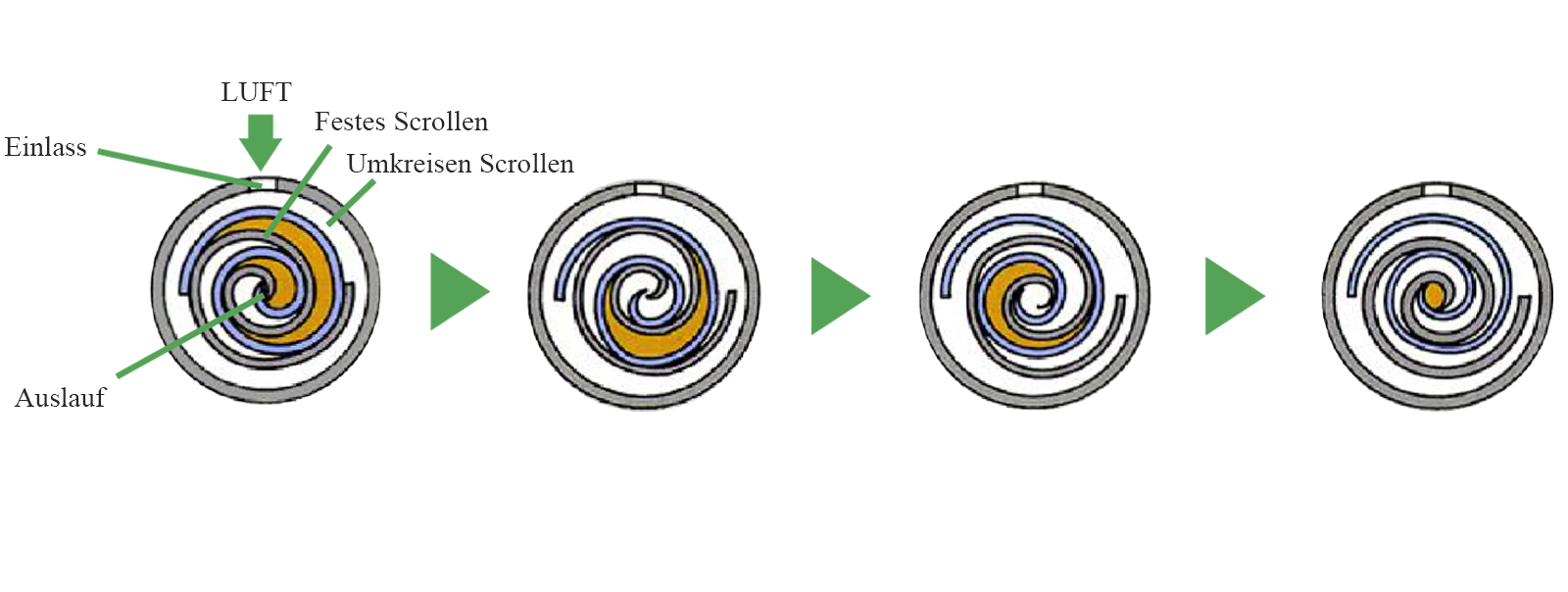

     Spiralverdichter-Prinzip

    Die umlaufende Spirale und die stationäre Spirale sind so aufeinander abgestimmt, dass sie die Kompressionskammern bilden.

    Die kontinuierliche Spiralbewegung der umlaufenden Spirale komprimiert die Luft aus der Atmosphäre und erzeugt öl- und schadstofffreie Luft.


     100% Ölfreie Druck-Luft

    • Konzipiert für sensible Produktionsbedingungen

    • Schont die Umwelt und spart Energie

    • Wird in Übereinstimmung mit allen globalen Standards und Vorschriften hergestellt

    • Verhindert Schäden an Ihren Produkten und Kontamination ihrer Produktionslinien

    • Dadurch werden unnötige Maschinenstillstandszeiten vermieden

    • Garantiert die hochwertige Druckluft die Sie benötigen

    hs-serie

     Controller

    • M/S-Funktion (Master/Slave - gleiche Alterung) ohne externe Hauptsteuerung für 2 Kompressoren

    • Wochenprogrammierung mit der Möglichkeit, die Maschine in 3 verschiedenen Zeitintervallen zu starten und zu stoppen, die für jeden Wochentag separat eingestellt werden können

    • Interne ModBus-Kommunikation

    • Benutzerfreundliche Bedienung

    • Phasenschutzrelaisfunktion

    • Alarmhistorie für die letzten 20 Alarme

    • Wartungswarnungen und Historie

    hs-serie

     1,5-30 kW   8-10 bar  0,16-3,4 m³/min

    TECHNISCHE   SPEZIFIKATIONEN

    Modell Druck Kapazität* Motor Verbindung Abmessungen
    [Breite x Länge x Höhe] (mm)    		 Gewicht
    (kg)
    bar psi m³/min cfm kW/HP Grundrahmen Tank Montiert Kompakt Grundrahmen Tank Montiert Kompakt
    SINGLE  HS1.5-S 8 115 0,16 5,65 1,5 / 2 G 1/2" 750 x 731 x 900 1773 x 823 x 1381 1818 x 823 x 1381 195 329 372
    HS2.2-S 8 115 0,24 8,48 2,2 / 3 G 1/2" 750 x 731 x 900 1773 x 823 x 1381 1818 x 823 x 1381 200 334 377
    10 145 0,2 7,06
    HS3.7-S 8 115 0,4 14,13 3,7(4) /5 G 1/2" 750 x 731 x 900 1773 x 823 x 1381 1818 x 823 x 1381 220 354 397
    10 145 0,34 12,01
    HS5.5-S 8 115 0,6 21,19 5,5 / 7 G 1/2" 750 x 731 x 900 1773 x 823 x 1381 1818 x 823 x 1381 230 364 407
    10 145 0,47 16,6
    HS7.5-S 8 115 0,85 30,01 7,5 / 10 G 1/2" 750 x 731 x 900 1773 x 823 x 1381 1818 x 823 x 1428 235 369 431
    10 145 0,68 24,01
    DOUBLE HS7,5-D 8 115 0,8 28,25 7,5(2 x 4) / 10 G 3/4" 1500 x 821 x 1050 1972 x 926 x 1725 - 405 590 -
    10 145 0,68 24,01
    HS11-D 8 115 1,2 42,38 11(2 x 5,5) / 15 G 3/4" 1500 x 821 x 1050 1972 x 926 x 1725 - 425 610 -
    10 145 0,94 33,2
    HS15-D 8 115 1,7 60,03 15(2 x 7,5) / 20 G 3/4" 1500 x 821 x 1050 1972 x 926 x 1725 - 440 625 -
    10 145 1,36 48,02
    TRIPLE HS11-T 8 115 1,2 42,38 11(3 x 4) / 15 G 1" 1500 x 823 x 1840 - - 540 - -
    10 145 1,02 36,02
    HS16,5-T 8 115 1,8 63,57 16,5(3 x 5,5) / 22 G 1" 1500 x 823 x 1840 - - 615 - -
    10 145 1,41 49,79
    HS22.5-T 8 115 2,55 90,05 22,5(3 x 7,5) /30 G 1" 1500 x 823 x 1840 - - 625 - -
    10 145 2,04 72,04
    QUADRUPLE HS15-Q 8 115 1,6 56,5 15(4 x 4) / 20 G 1" 1500 x 823 x 1840 - - 645 - -
    10 145 1,36 48,03
    HS22-Q 8 115 2,4 84,75 22(4 x 5,5) / 30 G 1" 1500 x 823 x 1840 - - 745 - -
    10 145 1,88 66,39
    HS30-Q 8 115 3,4 120,07 30(4 x 7,5) / 40 G 1" 1500 x 823 x 1840 - - 755 - -
    10 145 2,72 96,06

    - 1 bar Absolutdruck, 0% relative Luftfeuchtigkeit, 20 °C Zulufttemperatur, 71 °C Thermostatventil -Sollwert und Smart Oil Verwendung unter Referenzbedingungen sind aufgezeichnete Werte.
    - HERTZ Kompressoren behält sich das Recht vor, ohne vorherige Warnung Änderungen vorzunehmen.
