4-30 kW   15-40 bar  0,91-11,68 m³/min


Ölgeschmiert, Riemengetriebene

Booster Kolbenkompressoren

Wir bieten zuverlässige und leistungsstarke Druckluftlösungen für Hochkompressionsverfahren in der Pet- Flaschenabfüllung sowie in der Lebensmittel- und Getränkeindustrie.

 Vorteile

• Dank der langlebigen Gleitlager verlängern sich die Wartungsintervalle und die Wartungskosten sind gering.

• Die neue Generation der Booster-Serie bietet hohe Leistung mit der neuesten Technologie und dem neuesten Design.

• Ölabscheider-Luftfiltersystem sorgt für saubere Luft.

• Energieeinsparung dank des fortschrittlichen Kühl- und Schmiersystems.



 Allgemeine Merkmale

• Luft-/Stickstoff-Booster-Option

• Elektromotorschutz zur Vermeidung von Überlastungen

• Luftgekühlte Kompressoreinheiten

• Effizienter Betrieb mit energiesparendem Last/Entlade System

• Niedrige Betriebsgeschwindigkeit

• Schmierungssystem mit Quirlstangen

• Spezielles Ablasssystem zur Vermeidung von Ölverschleppung durch Abblasen

• Automatisches Ablasssystem für Start ohne Last

• Motoroption der Effizienzklasse IE4

• Stern-Dreieck-Motoranlaufsystem

• Sanftanlauf-Option


 Hauptmotor Und Antriebssystem

• Riemen- und Riemenscheibenantriebssystem,

• Spezielle Konstruktion der Gussriemenscheibe,

• Einfaches Riemenspannsystem

• Stern/Dreieck-Motorstartsystem

• Spezielles Startsystem ohne Last und automatisches Ablasssystem für den Leerlauf

• Elektromotoren der Effizienzklasse IE3

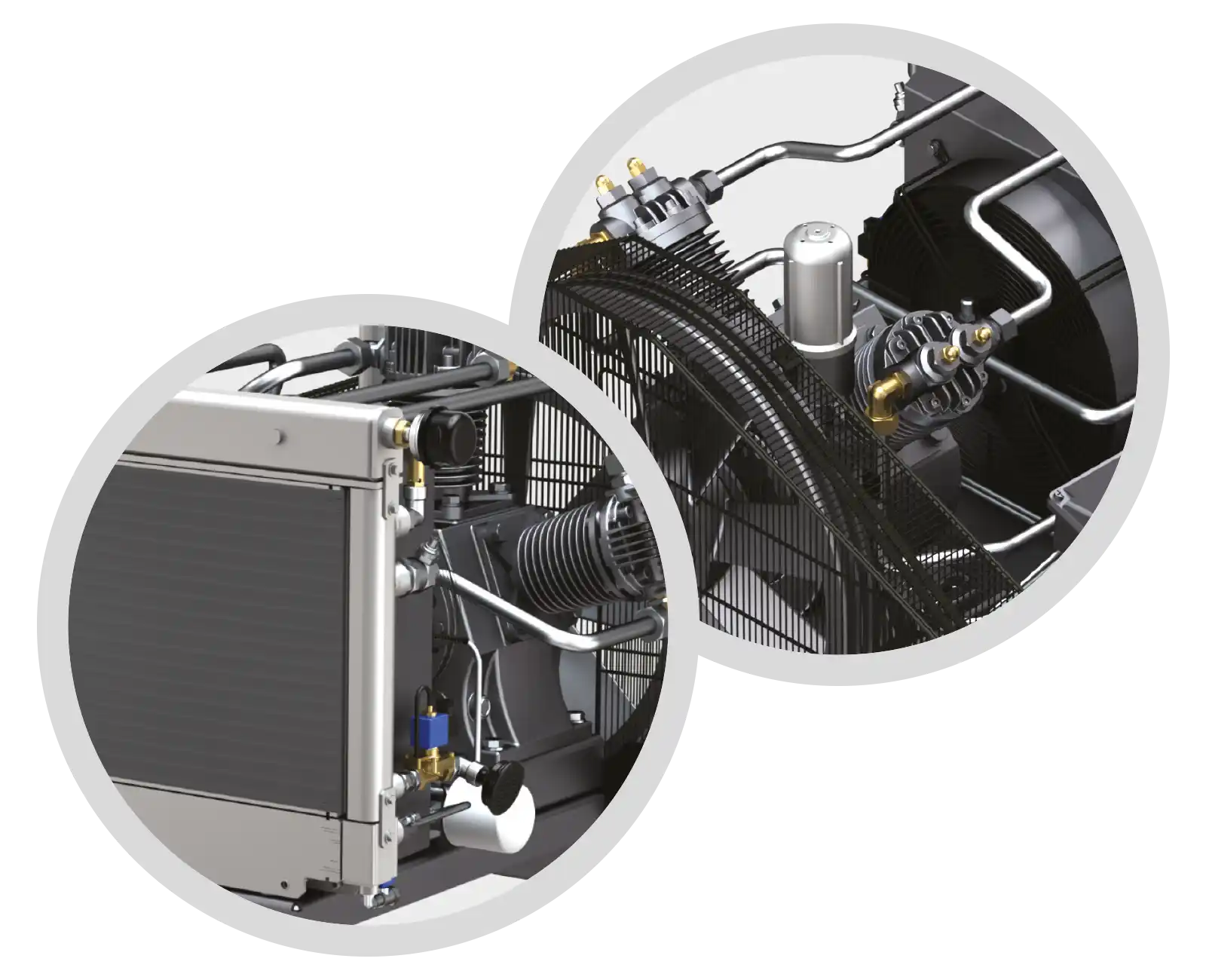

 Kompressorblock

• Zylinder aus Gusseisen mit Kühlrippen und Köpfen aus einer speziellen Aluminiumlegierung

• Spezielles Design mit langer Lebensdauer und Hochgeschwindigkeitsventilen aus Edelstahl

• Hochfestes Kurbelgehäuse aus Gusseisen

• Dynamisch ausgewuchtete Kurbelwelle und Gegengewicht aus Stahlguss

• Speziallegierte Aluminiumkolben und gegossene Pleuelstangen

 4-30 kW   15-40 bar  0,91-11,68 m³/min

TECHNISCHE   SPEZIFIKATIONEN

Modell Druck Kapazität Motor Luftanschluss Abmessungen (mm) Gewicht
Minimum Maximum
bar - psi bar - psi 7 bar
m³/min - cfm
10 bar
m³/min - cfm
13 bar
m³/min - cfm
kW/HP Breite Länge Höhe kg
HPC BOOSTER 5 15 218 40 580 0,91 32 1,25 44 1,6 56 4/5,5 1” 1216 705 772 224
HPC BOOSTER 7 15 218 40 580 1,42 50 1,95 69 2,48 87 5,5/7,5 1” 1178 782 1014 234
HPC BOOSTER 10 15 218 40 580 2,1 74 2,89 102 3,67 130 7,5/10 1” 1286 825 753 300
HPC BOOSTER 15 15 218 40 580 2,45 87 3,37 119 4,29 152 11/15 1” 1286 825 753 300
HPC BOOSTER 20 15 218 40 580 3,71 131 5,1 180 6,49 229 15/20 1” 1357 820 758 330
HPC BOOSTER 25 15 218 40 580 4,9 173 6,73 238 8,57 303 18,5/25 1 1/4” 1423 874 736 440
HPC BOOSTER 30 15 218 40 580 5,56 196 7,65 270 9,74 344 22/30 1 1/4” 1423 881 736 523
HPC BOOSTER 40 15 218 40 580 6,68 236 9,18 324 11,68 413 30/40 1 1/4” 1423 972 736 580

- 1 bar Absolutdruck, 0% relative Luftfeuchtigkeit, 20 °C Zulufttemperatur, 71 °C Thermostatventil -Sollwert und Smart Oil Verwendung unter Referenzbedingungen sind aufgezeichnete Werte.
- HERTZ Kompressoren behält sich das Recht vor, ohne vorherige Warnung Änderungen vorzunehmen.
