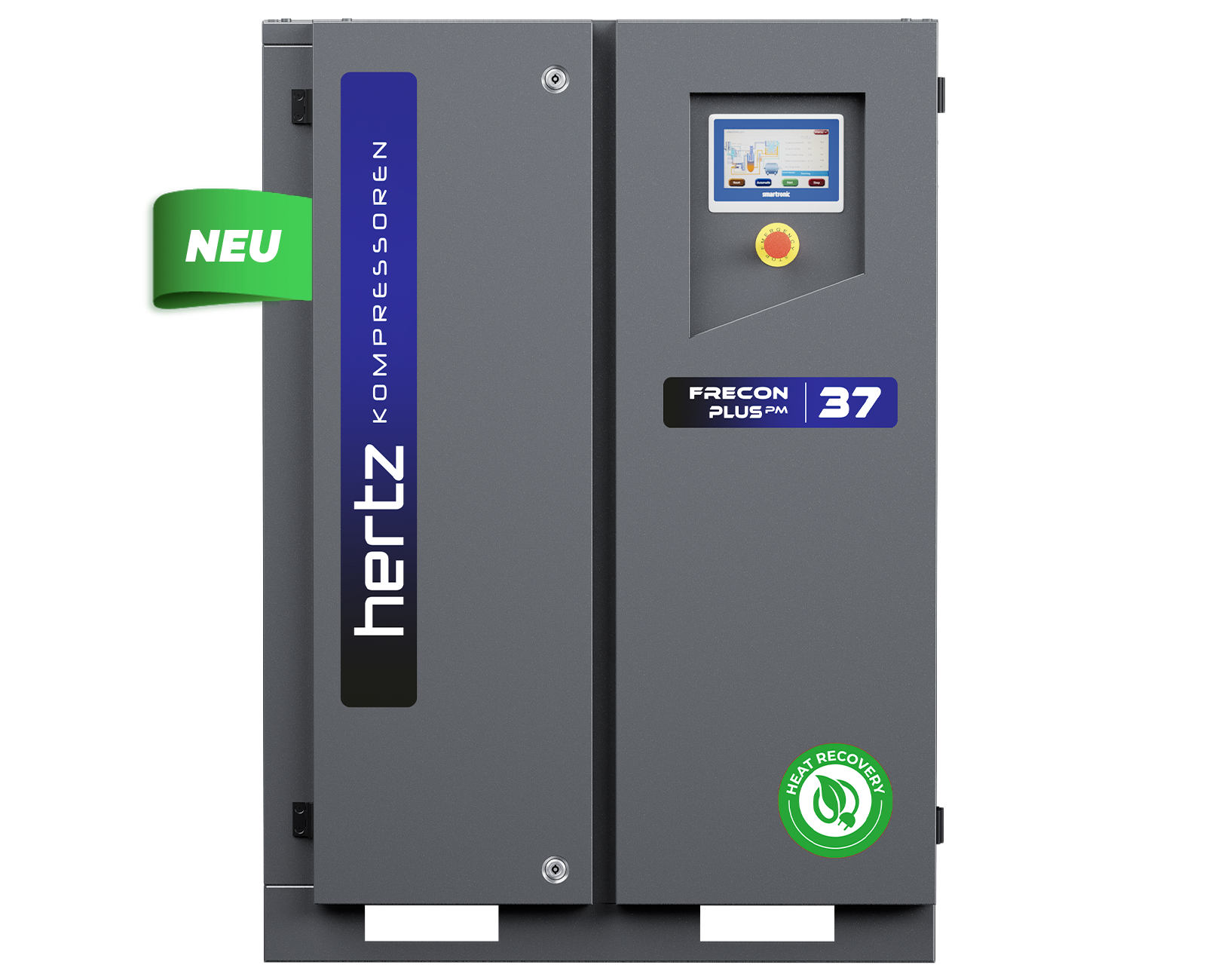

FRECON PLUS ᵖᵐ SERIE [NEU]

Kontakt bei fragen Kontakt Download Aktie

5-37 kW 7,5-8,5-10-13 bar 0,25-6,64 m³/min

Öleingespritzte, Direktgetriebene, Variabler Drehzahl

Schraubenkompressoren

Dank seiner hochwertigen Ausstattung und fortschrittlichen technischen Lösungen bietet er einen effizienten und flexiblen Einsatz je nach Ihren industriellen Produktionsanforderungen.

Vorteile

• Diese Baureihe besitzt die kleinste Stellfl äche in seiner Klasse.

• Bis zu 55% Energieeinsparung*

• Er arbeitet mit konstantem Ausgangsdruckwert.

• Großer Betriebsdruckbereich (5-13 bar).**

• Effi zienter Betrieb mit konstanter Druckregelung und variabler Geschwindigkeit durch SmartDrive

• Langer Lebenszyklus der Komponenten dank Softstart.

• Er bietet Schutz vor den negativen Auswirkungen von Stromspitzen.

* Im Vergleich zu Nicht-Umrichter-Kompressoren in Unternehmen mit

variablen Anforderungen.

** Er wird auf Wunsch speziell für den jeweiligen Bedarf hergestellt.

Allgemeine Merkmale

• Ultra Premium Energieklasse IE5 Interner Permanentmagnetmotor (IPM)

• Betrieb mit niedrigem Geräuschpegel

• Sanftanlauf mit variabler DrehzahlKraftübertragung

• Drucklufttank und Trockne(bis zu 22 kw)

• Option Integrierter Trockner und Wärmerückgewinnungssystem ab 18kW

Schraubenblock

• Kompakte Bauweise, keine Kupplung erforderlich.

• Hohe Leistung auch bei niedrigen Geschwindigkeitenigh

• Verlustarme Lufterzeugung durch neue Rotorprofile

• Neue Lagergeneration mit erhöhter Tragfähigkeit

• Lange Lebenszeit durch niedrige Motorgeschwindigkeit

Elektromotor

• Ultra Premium Energieklasse IE5 Interner Permanentmagnetmotor (IPM)

• Kompakte Bauweise

• Niedriger Geräuschpegel

• Isolationsklasse F

• Hoher Wirkungsgrad mit optimaler Ölkühlung bei allen Drehzahlen

• Niedriger Geräuschpegel

• Motorlagerschmierung über Kompressoröl (kein Schmierfett erforderlich)

Weitere Einsparungen Durch Wärmerückgewinnungsoptionen 🌱

80 % des Gesamtenergieverbrauchs des Kompressors können zurückgewonnen werden.Durch die Nutzung der Abwärme mit integrierten Wärmerückgewinnungssystemen, können große Energieeinsparungen erzielt werden.Es ist sehr einfach, eine einfache Wärmerückgewinnungsanwendung mit einem für den Kühlluftauslass des Kompressors geeigneten Lüftungskanal zu realisieren. Entsprechend den jahreszeitlichen Schwankungen kann diese warme Luft bei Heizbedarf einen Raum beheizen oder bei thermostatischer Steuerung an heißen Tagen warme Luft nach außen abgeben. Bei Kompressoranwendungen wird während der Verdichtung der Luft eine große Menge an Wärme freigesetzt. Um diese Wärme in den Kühlern zu nutzen, ist optional ein integrierter Wärmerückgewinnungswärmetauscher erhältlich. Das 70 Grad warme Wasser, das durch diese Wärmerückgewinnung gewonnen wird, kann in vielen Bereichen Ihrer Anlage verwendet werden.

VSD Technologie

Ansaugraum

• Optimierte Luftzirkulation im Inneren des Gehäuses über Unterdruck

• Ansaugung von Kaltluft, durch verbessertes Design und verbesserte Kühlung

• Niedriger Geräuschpegel durch Ansaugjalousien (Frecon Plus ᵖᵐ 11-37)

Luftfilter

• 99,9 % Effizienz bei der Partikelabscheidung bis zu 3 Mikrometern

• Geringer Druckverlust (Anfangsdruckabfall <3mbar)

• Leichte Wartung

• Lange Lebensdauer

Luft- und Ölabscheiderir

• Hochwertige Druckluft mit geringem Ölgehalt (1-3 mg/m³) in der

Kompressorauslassluft dank des effektiven Abscheideelements

• Je nach Produktserie Spin-On- oder

Eintauchabscheiderausführung

• Leicht abnehmbarer Spin-On Abscheider

(Frecon Plus ᵖᵐ 30-37)

• Hocheffi zienter, langlebiger Eintauchabscheider

(Frecon Plus ᵖᵐ 30-37)

Kühlsystem

• Temperaturgeregelter Axialventilator (Frecon Plus ᵖᵐ 5-15)

• Optimale Arbeitstemperatur dank Inverter-gesteuerten

Lüftern, sorgt für zusätzliche Energieeffi zienz (Frecon Plus ᵖᵐ 18-37)

Wasserabscheider

• Kompaktes, integriertes und originelles Design

(Frecon Plus ᵖᵐ 18-37)

• >99% Abscheideleistung auch unter hohen

Feuchtigkeits- und Temperaturbedingungen

• Hohe Energieeffizienz bei minimalem

Druckverlust

Steuerung

• 7-Zoll-LED-Anzeige

• Bis zu 4 Kompressoren im Gruppenbetrieb

• Möglich zur Master /Slave Kompressorauswahl

• Möglich zur Anbindung an das Kundenmonitoring System via ModbusTCP

• Kompakte Struktur mit integrierter Antriebs- und Steuerungsstruktur

• Wochenprogrammierung mit der Möglichkeit, die Maschine in 2 verschiedenen Zeitintervallen zu starten und zu stoppen, die für jeden Wochentag separat eingestellt werden können

• Fähigkeit zur gleichzeitigen Durchführung von Druck- und Temperatur-PID mit Dual-PID-Funktion

• Energieeffizienz durch Konstanthaltung des Drucks auf dem gewünschten Wert mit Druck-PID

• Drehzahlregelung des Lüftermotors mit Temperatur-PID, um sicherzustellen, dass der Schraubenblock mit der effizientesten konstanten Temperatur arbeitet

• Verwaltung aller Inverter- und Verdichtersteuerungsdaten von einem einzigen Punkt aus

• Möglichkeit zur Funktion gleicher Betriebsstunden des Systems mit wählbaren Parametern

• Eingebaute Phasenerkennung

100% Zuverlässigkeit mit Hertz Kompressoren

smartrotor Lange Standzeiten bei niedrigen Rotordrehzahlen dank der speziellen SmartRotor-Profileong

smartpower Hohe Leistung bei kompaktem und niedrigem Geräuschpegel dank der PM-Technologie des SmartPower-Motors

smartronic Verwaltung des Wechselrichters und aller Verdichterdaten von einem einzigen Punkt aus mit Smartronic Controller

smartdrive Effizienter Betrieb mit konstanter Druckregelung und variabler Geschwindigkeit durch SmartDrive

Kundendienst

5-37 kW 7,5-8,5-10-13 bar 0,25-6,64 m³/min

TECHNISCHE SPEZIFIKATIONEN

Modell	Druck		Kapazität*				Motor	Verbindung	Abmessungen (mm) [Breite x Länge x Höhe]		Gewicht (kg)		Tankgröße	Geräuschpegel
			Kapazität*
			Minimum		Maximum
	bar	psi	m³/min - cfm		m³/min - cfm		kW/HP		Grundrahmen	Kompakt	Grundrahmen	Kompakt		dB(A)
FRECON PLUS ᵖᵐ 5	7,5	110	0,27	9,5	0,91	32,1	5,5/7,5	G 1/2”	755x630x1100	1870x680x1600	153	316	250L	63
	8,5	125	0,28	9,9	0,83	29,3
	10	145	0,25	8,8	0,71	25,1
	13	190	0,25	8,8	0,53	18,7
FRECON PLUS ᵖᵐ 7	7,5	110	0,32	11,3	1,24	43,9	7,5/10	G 1/2”	755x630x1100	1870x680x1600	153	335	250L	64
	8,5	125	0,31	10,9	1,13	39,8
	10	145	0,27	9,5	1	35,3
	13	190	0,42	14,8	0,74	26,2
FRECON PLUS ᵖᵐ 11	7,5	110	0,58	20,5	2,01	70,9	11/15	G 3/4”	835x730x1200	1940X730X1865	210	469	500L	69
	8,5	125	0,56	19,8	1,89	66,8
	10	145	0,54	19,1	1,69	59,6
	13	190	0,51	18	1,13	39,8
FRECON PLUS ᵖᵐ 15	7,5	110	0,75	26,5	2,5	88,3	15/20	G 3/4”	835x730x1200	1940X730X1865	236	498	500L	69
	8,5	125	0,73	25,8	2,3	81,3
	10	145	0,6	21,2	1,94	68,4
	13	190	0,59	20,8	1,36	48
FRECON PLUS ᵖᵐ 18	7,5	110	0,81	28,6	3,4	120	18,5/25	G 1”	870x905x1400	2150x1225x1950	350	766	2X270L	64
	8,5	125	0,77	27,2	3,2	113
	10	145	0,72	25,4	2,83	99,8
	13	190	0,66	23,3	2,39	84,5
FRECON PLUS ᵖᵐ 22	7,5	110	1,08	38,1	3,9	138	22/30	G 1”	870x905x1400	2150x1225x1950	338	759	2X270L	68
	8,5	125	0,97	34,3	3,66	129
	10	145	0,99	35	3,26	115
	13	190	0,92	32,5	2,65	93,4
FRECON PLUS ᵖᵐ 30	7,5	110	1,36	48	5,61	198	30/40	G 1 1/2”	1030x935x1400	-	468	-	-	70
	8,5	125	1,32	46,6	5,2	184
	10	145	1,32	46,6	4,73	167
	13	190	1,2	42,4	3,87	137
FRECON PLUS ᵖᵐ 37	7,5	110	1,84	65	6,44	235	37/50	G 1 1/2”	1030x935x1400	-	475	-	-	73
	8,5	125	1,71	60,4	6,27	221
	10	145	1,51	53,3	5,55	196
	13	190	1,31	46,3	4,54	160

- 1 bar Absolutdruck, 0% relative Luftfeuchtigkeit, 20 °C Zulufttemperatur, 71 °C Thermostatventil -Sollwert und Smart Oil Verwendung unter Referenzbedingungen sind aufgezeichnete Werte. HERTZ Kompressoren behält sich das Recht vor, ohne vorherige Warnung Änderungen vorzunehmen.

- Bezieht sich gemäß Norm ISO 1217: 2009 Anhang C gemessene freie Luftströmung.
