    EAGLE SERIE [NEU]

    EAGLE SERIE

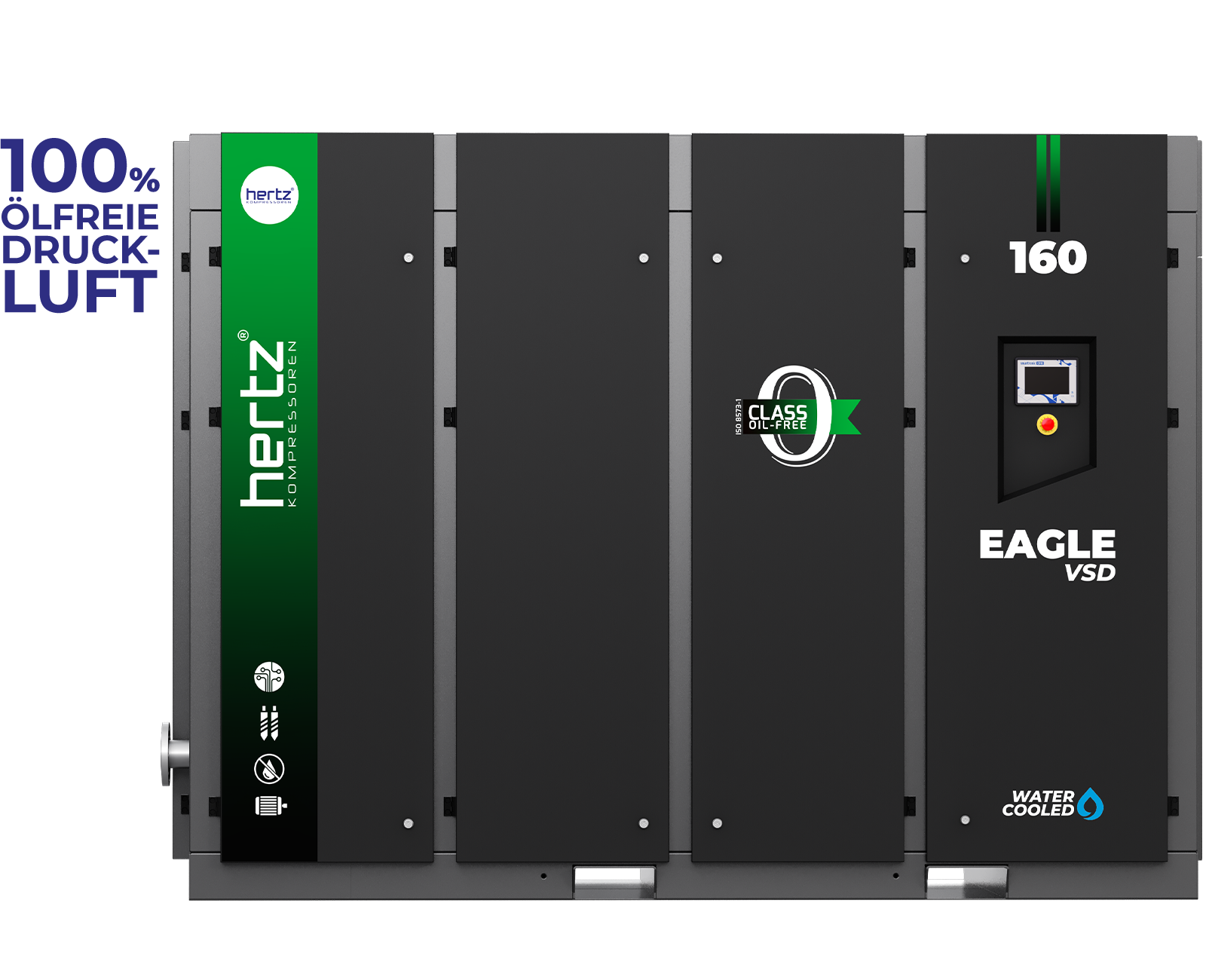

    EAGLE SERIE [NEU]


     110-355 kW   7-8,5-10 bar  12,2-68,83 m³/min


    ölfreie, zweistufige, direktgetriebene Schraubenkompressoren mit variabler oder fester Drehzahl

    Wir bieten nachhaltige und vollständig ölfreie Druckluftlösungen der Klasse 0 für die Lebensmittel-, Getränke-, Chemie-, Pharma- und Elektroindustrie.

     Vorteile

    • Im Vergleich zu Kompressoren mit Öleinspritzung fällt weniger Öl- und Filterabfall an. Dadurch werden auch Ihre Wartungskosten gesenkt.

    • Er kann in sensiblen Bereichen wie der Lebensmittel- und Pharmaindustrie mit den besten Hygienestandards sicher eingesetzt werden.

    • Er arbeitet auch unter rauen Arbeitsbedingungen und hat eine hohe Dauerleistung.

    • Modelle mit VSD-Technologie sorgen für einen niedrigen Energieverbrauch. Das senkt Ihre Energiekosten.

    • Die spezielle Venturi-Konstruktion verhindert plötzliche Druckschwankungen und hochfrequente Vibrationen.



     Allgemeine Merkmale

    • Elektromotoren der Effizienzklasse IE4

    • Schallgedämpftes Gehäuse

    • Elektrostatische Beschichtung der Verkleidungsteile für hohe Korrosionsbeständigkeit

    • Elektromotorschutz zur Vermeidung von Überlastungen

    • Luftgekühlte und wassergekühlte Modellvarianten

    • Wahlweise als Festdrehzahl oder frequenzgeregel

    • Softstarter bei Modellen mit fester Drehzahl

    • Direkt gekoppeltes Antriebssystem

    eagle-serie-neu

     Schraubenblock

    • Zweistufiger Schraubenblock

    • Lange Lebensdauer und vibrationsfreier Betrieb dank des mit modernster Technologie entwickelten Lagersystems

    • Geringeres Gesamtvolumen durch Integration der Ölwanne in das Getriebe

    • Hohe Leistung auch bei langen Einsatzzeiten dank des hochwertigen Abdichtungssystems

    • Kontaktlose Kraftübertragung zwischen den Rotoren durch synchronisiertes Getriebe

    • Minimaler Platzbedarf durch den kompakten Schraubenblock mit einem integrierten Wasserkühlsystem (200-250kW)

    • Minimale Spalttoleranz und hoher Wirkungsgrad durch spezielle Beschichtung der Innenseite der Rotoren und des Rotorkörpers

    • Hohe Lebensdauer gegen Korrosion und Fressgefahr durch Rotorstruktur aus rostfreiem Stahl

    • SmartCoat-Spezialbeschichtung sorgt für hohe Beständigkeit gegen hohe Temperaturen

    • Mantelkühlung für beide Stufen


      Kühlsystem

    • Ein kompakter Kühlblock, der einen Ladeluftkühler, einen Vorkühler, einen Nachkühler und einen Ölkühler in einem einzigen System integriert

    • Zweistufige Kühlung mit Vorkühlsystem aus Edelstahlrohren und -lamellen

    • Nachkühlersystem mit Aluminiumrohr und -platten

    • Effiziente Kühlung und minimaler Geräuschpegel durch Radiallüfter mit niedriger Drehzahl

    • Einfache Wartung und Reinigung

    • Waschbarer Panelfilter

    • Optimierte Luftzirkulation im Gehäuse zur Kühlung des Motors und des Schraubenblocks


     Ansaugregler

    • Einfach zu wartende und zuverlässige Ventile, die nicht durch Verschmutzung und Kondensation beeinträchtigt werden

    • Höhere Zuverlässigkeit und Wartungsfreundlichkeit bei hydraulischen Ansaugreglern im Vergleich zu pneumatischen Saugreglern

    • Niedriger Geräuschpegel durch die Ansaugklappen

    eagle-serie-neu
    eagle-serie-neu



     Wasserabscheider

    • Hocheffiziente Wasserabscheidung am Kühlerausgang mit minimalem Druckverlust dank verbessertem Design

    • Elektronisches Ablasssystem, das Wasser energieeffizient und verlustfrei ableitet, bevor die Druckluft in den Trockner geleitet wird


     100% Ölfreie Druck-Luft

    • Konzipiert für sensible Produktionsbedingungen

    • Schont die Umwelt und spart Energie

    • Wird in Übereinstimmung mit allen globalen Standards und Vorschriften hergestellt

    • Verhindert Schäden an Ihren Produkten und Kontamination ihrer Produktionslinien

    • Dadurch werden unnötige Maschinenstillstandszeiten vermieden

    • Garantiert die hochwertige Druckluft die Sie benötigen

    eagle-serie-neu
    eagle-serie-neu

     Steurerung

    • 7-Zoll-Touchscreen-Farb-TFT-Display

    • Bis zu 5 Kompressoren, Mehrfachbetriebsfunktion ohne externe Hauptsteuerung

    • Erweiterbare I/O

    • Wochenzeitschaltuhr mit der Möglichkeit, die Maschine in 3 verschiedenen Zeitintervallen zu starten und zu stoppen, die für jeden Wochentag separat eingestellt werden können

    • Fähigkeit zur gleichzeitigen Durchführung von Druck- und Temperatur-PID mit Dual-PID-Funktion in Inverter-Modellen

    • Energieeffizienz durch die Möglichkeit, den Druck konstant auf dem gewünschten Wert zu halten, mit Druck-PID in Inverter-Modellen

    • Mit der Temperatur-PID-Funktion der Inverter-Modelle wird die Drehzahl des Gebläsemotors gesteuert, um sicherzustellen, dass der Schraubenblock mit der effizientesten konstanten Temperatur arbeitet

    • Verwaltung aller Daten der Inverter- und Verdichtersteuerung von einem einzigen Punkt aus in den Invertermodellen

    • Interne ModBus-Kommunikation

    • Benutzerfreundliche Bildschirmschnittstelle

    • Alarmhistorie für die letzten 20 Alarme

    • Regelmäßige Wartungswarnungen und Aufzeichnungen

     110-250 kW   7-8,5-10 bar  12,2-44,5 m³/min

    TECHNISCHE   SPEZIFIKATIONEN

    Modell Druck Kapazität* Motor Verbindung Luftgekühlt Wassergekühlt
    bar psi m³/min cfm kW/HP Breite x Länge x Höhe
    (mm)    		 Gewicht
    (kg)    		 Lp(A) [dB] Breite x Länge x Höhe
    (mm)    		 Gewicht
    (kg)    		 Lp(A) [dB]
    Luftgekühlt Wassergekühlt Luftgekühlt Wassergekühlt
    EAGLE 110 7,5 100 21,6 764 110/150 DN80 3256 x 2132 x 2390 5105 77 3341,5 x 2120 x 2390 4790 75
    8,5 125 19,4 684
    10 145 19,3 682
    EAGLE 132 7,5 100 24,1 851 132/180 DN80 3256 x 2132 x 2390 5110 73 3341,5 x 2120 x 2390 4795 72
    8,5 125 22,2 783
    10 145 19 669
    EAGLE 160 7,5 100 26,9 949 160/220 DN80 3256 x 2132 x 2390 5175 77 3341,5 x 2120 x 2390 4860 75
    8,5 125 26,7 942
    10 145 24,1 851
    EAGLE 200 7,5 100 37,2 1314 200/270 DN80 3506 x 2280 x 2530 6210 81 3586,5 x 1980 x 2100 6485 75
    8,5 125 36,8 1299
    10 145 30,6 1081
    EAGLE 250 7,5 100 43 1520 250/340 DN80 3506 x 2280 x 2530 6255 82 3586,5 x 1980 x 2100 6485 75
    8,5 125 42,6 1505
    10 145 36,5 1290
    EAGLE 315 7,5 100 57,4 2029 315/430 DN150 5590,5 x 2271 x 2705 10780 83  4392 x 2210 x 2200 8350 79
    8,5 125 57,3 2023
    10 145 47,4 1674
    EAGLE 355 7,5 100 68,8 62,8 2430 2214 355/480 DN150 5590,5 x 2271 x 2705 10810 83  4392 x 2210 x 2200 9200 79
    8,5 125 62,4 2207
    10 145 57 2015

    - 1 bar Absolutdruck, 0% relative Luftfeuchtigkeit, 20 °C Zulufttemperatur, 71 °C Thermostatventil -Sollwert und Smart Oil Verwendung unter Referenzbedingungen sind aufgezeichnete Werte. HERTZ Kompressoren behält sich das Recht vor, ohne vorherige Warnung Änderungen vorzunehmen.
    - Bezieht sich gemäß Norm ISO 1217: 2009 Anhang C gemessene freie Luftströmung.

    TECHNISCHE   SPEZIFIKATIONEN (VSD)

    Modell Druck Kapazität* Motor Verbindung Luftgekühlt Wassergekühlt
    bar psi m³/min cfm m³/min cfm kW/HP Breite x Länge x Höhe
    (mm)    		 Gewicht
    (kg)    		 Lp(A) [dB] Breite x Länge x Höhe
    (mm)    		 Gewicht
    (kg)    		 Lp(A) [dB]
    LG WG LG WG LG WG LG WG
    EAGLE 110 VSD 7,5 100 12,5 440 22 778 110/150 DN80 3256 x 2132 x 2390 5105 77 3341,5 x 2120 x 2390 4790 75
    8,5 125 12,5 12,2 440 432 20,9 736
    10 145 12,4 438 19,1 675
    EAGLE 132 VSD 7,5 100 12,5 442 23,2 818 132/180 DN80 3256 x 2132 x 2390 5110 73 3341,5 x 2120 x 2390 4795 72
    8,5 125 12,4 439 22,2 784
    10 145 12,4 12,5 438 440 20,5 726
    EAGLE 160 VSD 7,5 100 14 493 27,3 963 160/220 DN80 3256 x 2132 x 2390 5175 77 3341,5 x 2120 x 2390 4860 75
    8,5 125 13,8 488 26,6 938
    10 145 15,4 545 24,9 878
    EAGLE 200 VSD 7,5 100 20,2 712 40,4 1427 200/270 DN80 3506 x 2280 x 2530 6210 81 3586,5 x 1980 x 2100 6485 75
    8,5 125 20 706 38,8 1370
    10 145 19,9 702 36,1 1274
    EAGLE 250 VSD 7,5 100 19,5 19,8 690 701 43,5 44,7 1535 1578 250/340 DN80 3506 x 2280 x 2530 6255 82 3586,5 x 1980 x 2100 6485 75
    8,5 125 19,4 19,8 683 701 40,7 42,9 1438 1515
    10 145 19,2 19,6 678 692 38,6 39,1 1364 1382
    EAGLE 315 VSD 7,5 100 33,79 33,81 1193 1194 60,3 2130 315/430 DN150 5590,5 x 2271 x 2705 1150 83  4392 x 2210 x 2200 8655 79
    8,5 125 33,65 33,71 1188 1190 55,93 1975
    10 145 33,47 33,60 1182 1187 49,24 1739
    EAGLE 355 VSD 7,5 100 33,81 1194 68,49 63,57 2418 2245 355/480 DN150 5590,5 x 2271 x 2705 11100 83  4392 x 2210 x 2200 9510 79
    8,5 125 33,71 1190 63,39 2241
    10 145 33,60 1187 56,3 1987

    - 1 bar Absolutdruck, 0% relative Luftfeuchtigkeit, 20 °C Zulufttemperatur, 71 °C Thermostatventil -Sollwert und Smart Oil Verwendung unter Referenzbedingungen sind aufgezeichnete Werte. HERTZ Kompressoren behält sich das Recht vor, ohne vorherige Warnung Änderungen vorzunehmen.
    - Bezieht sich gemäß Norm ISO 1217: 2009 Anhang E gemessene freie Luftströmung.
