    WAVE SERIE

    HPC SERIE
    HPC BOOSTER SERIE
    HPC BOOSTER GP SERIE
    WAVE SERIE
    HPC-H SERIE

     11-37 kW   12-40 bar  1077-3526 l/min


    Öleingespritzte, Direktgetriebene

    Hochdruck Kolbenkompressoren

    Spüren Sie die Kraft mit der neuen Generation der WAVE-Serie für alle Ihre Hochdruckluftbedürfnisse.

     Vorteile

    • Leichte und robuste Verbundkabine bietet hohe Kühlleistung, schützt die oberen Köpfe vor Stößen und verhindert den Kontakt des Bedieners mit beweglichen und heißen Teilen.

    • Geeignet für die Lebensmittel- und Getränkeherstellung mit optionalem lebensmittelechtem Öl.

    • Verlängert die Wartungsintervalle durch die einfache Installation und die leistungsstarken, benutzerfreundlichen Komponenten.


     Allgemeine Merkmale

    • PLC-basierte Steuerung und Systemüberwachung mit digitalem Anzeigefeld

    • Hocheffizienter Motor

    • Optionales Ölabscheider-Luftfiltersystem

    wave-serie


     Hauptmotor und Antriebssystem

    • Direktkupplung mit elastischer Kupplung

    • Stern-Dreieck-Motoranlaufsystem

    • Option Sanftanlauf

    • Elektromotor der Effizienzklasse IE3, 400V/3 Phasen/50Hz

    • Option für den Hauptmotor der Effizienzklasse IE4

    • Spezielles Leerlaufsystem und automatisches Ablasssystem für den Anlauf ohne Last

     Kompressorblock

    • Zylinder aus Gusseisen mit Kühlrippen und Köpfen aus einer speziellen Aluminiumlegierung

    • Kurbelgehäuse aus hochfestem Gusseisen

    • Dynamisch ausgewuchtete Kurbelwelle und Gegengewicht aus Stahlguss

    • Kolben aus einer speziellen Aluminiumlegierung und Pleuelstangen aus Stahlguss

    • Spezielle konzentrische Ansaug- und Auslassventile aus rostfreiem Stahl mit hoher Kapazität

    wave-serie

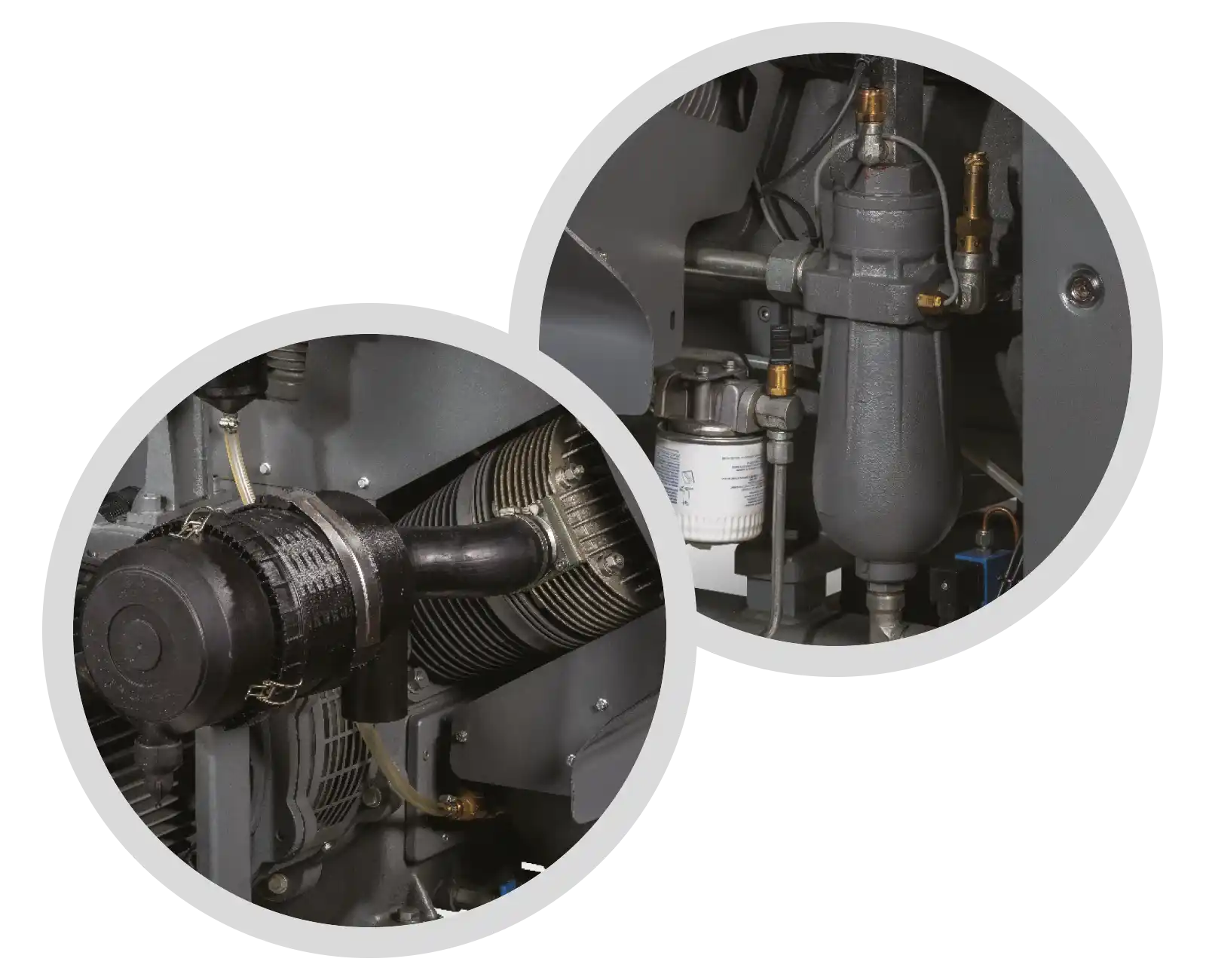

      Kühlsystem

    • 4-stufiger Kühler (3 Stufen für Luftkühlung, 1 Stufe für Ölkühlung)

    • Zylinder- und Zylinderkopfdeckel mit Kühlrippen

    • Kühlgebläse direkt mit dem Zwischenmotor verbunden

     Steuerung

    • Eingebaute Phasenschutzrelaisfunktion

    • Netzspannungs- und Frequenzüberwachung und Schutzfunktion bei bestimmten Grenzwerten

    • Steuerung von bis zu 8 Verdichtern, ohne dass ein externer Hauptregler erforderlich ist

    • ModBus-Kommunikationsfunktion

    • Alarmhistore für die letzten 9 Alarme

     11-37 kW   12-40 bar  1077-3526 l/min

    TECHNISCHE   SPEZIFIKATIONEN


    Modell Druck Aufnahmekapazität Spannung /
    Frequenz    		 Motor Luftanschluss Abmessungen (mm) Gewicht
    Maximum Minimum
    bar psi bar psi L/min cfm V/Hz kW/HP Breite Länge Höhe kg
    HW 64 40 580 12 174 1077,3 38 400/50 11/15 1” 1300 1100 1030 411
    1447,8 51,13 460/60 15/20 1300 1100 1030 421
    HW 108 40 580 12 174 1806,7 63,8 400/50 15/20 1” 1300 1100 1030 421
    2210,2 78 460/60 22/30 1580 1175 1100 630
    HW 166 40 580 12 174 2767,4 97,6 400/50 30/40 1” 1580 1175 1100 630
    2797,2 98,8 460/60 30/40 1640 680
    HW 210 40 580 12 174 3526,4 124,5 400/50 37/50 1” 1640 1175 1100 680

    - 1 bar Absolutdruck, 0% relative Luftfeuchtigkeit, 20 °C Zulufttemperatur, 71 °C Thermostatventil -Sollwert und Smart Oil Verwendung unter Referenzbedingungen sind aufgezeichnete Werte.
    - HERTZ Kompressoren behält sich das Recht vor, ohne vorherige Warnung Änderungen vorzunehmen.
