HGS-HSC SERIE [NEU]

Kontakt bei fragen Kontakt Download Aktie

2,2-75 kW 7,5-8,5-10-13 bar 0,2-12,5 m³/min

Riemengetriebene mit Festdrehzahl

Ölgeschmierter Schraubenkompressor

Langlebige, produktive und umweltfreundliche Kompaktkompressoren der neuen Generation sorgen für eine effizientere und leisere Produktion.

Vorteile

• Er ist eines der Produkte mit der kleinsten Stellfläche seiner Klasse.

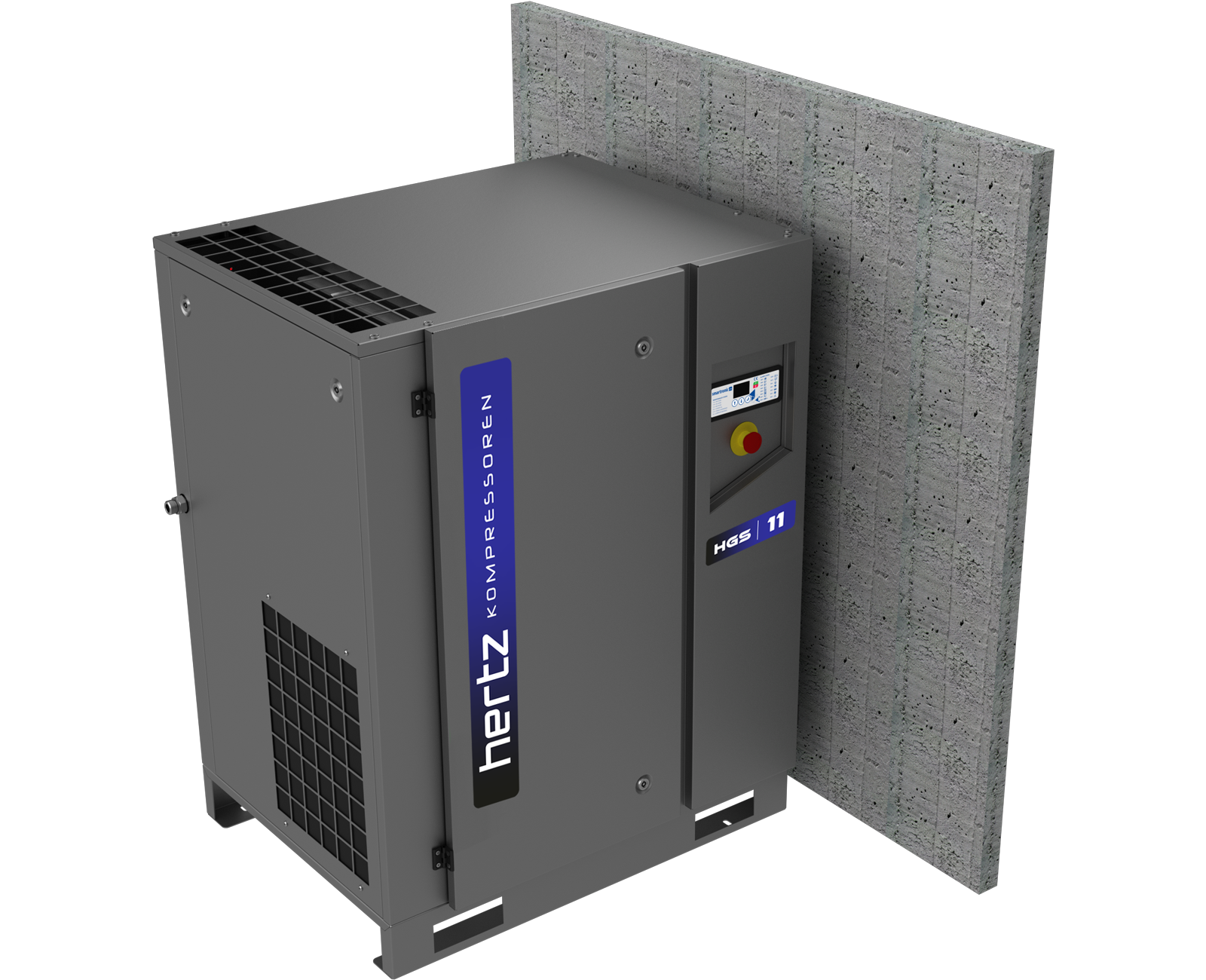

• Dank der Blindabdeckung kann das Gerät an die Wand gestellt werden. Der Vorteil der Anordnung liegt in der einfachen Wartung und Zugänglichkeit. (bis zu 22 kW)

• Dank der optimierten Ansaugkammer wird die Energieeffizienz durch isolierte Kaltluftansaugung erhöht. (30 kW und höher)

• Dank seiner kompakten Bauweise sind Drucklufttank und Kompressor an einem Ort vereint.

• Er erfüllt Ihre Erwartungen und Anforderungen auf optimalem Niveau.

• Effizienter Motor reduziert den Energieverbrauch und die Kosten.

• Energieeinsparung, umweltfreundliche Nutzung, reduziert den ökologischen Fußabdruck.

Allgemeine Merkmale

• Schraubenblock und Motor der neuen Generation

• Elektronische Steuerung

• Ausgelegt für den Dauerbetrieb

• Drucklufttank und Trockner (optional 2,2-22 kW)

Schraube

• Langlebige Luftzufuhr mit hoher Kapazität, patentierter Schraubenblock, der speziell für die Kapazitätsanforderungen des jeweiligen Modells ausgewählt wurde

• Fähigkeit zum Betrieb bei hohen Umgebungstemperaturen und hohe Zuverlässigkeit

• Verlustarme Lufterzeugung mit neuen Rotorprofilen

• Neue Lagergeneration mit erhöhter Tragfähigkeit

• Geringe Wartungs- und Austauschkosten

Elektrromotor

• Elektromotor der Effizienzklasse IE3

• Stern/Dreieck-Anlaufsystem des Motors

• Riemenscheiben-Antriebssystem

• Einfaches Riemenspannsystem und Buchsenscheiben füreinfache Wartung und Demontage

Ansaugraum

• Optimierte Lufteinlasskammer zur Trennung von Kaltlufteinlass und Warmluftauslass

• Energieeffizienz durch isolierte Kaltansaugung (30 kW und höher)

• Optimierte Schallpegel

Luftfilter

• Zweistufige Filtration (Vorfilterung/Feinfilterung) (18 kW und höher)

• 99.9% Effizienz bei der Partikelabscheidung bis zu 3 Mikron

• Geringer Druckverlust

• Wartungsfreundlichkeit

• Lange Lebensdauer

Kühlsystem

• Hoher Wirkungsgrad durch optimierte Kühlleistung

• Zusätzlicher Axiallüfter mit Temperaturregelung (30-75 kW)

• Geräuscharmer, platzsparender und effizienter Axiallüfter, der direkt mit dem Hauptmotor verbunden ist (2,2-22 kW)

Ölabscheider

• Geringe Wartungskosten durch längere Lebensdauer der Abscheider

• Hochwertige Druckluft mit geringem Ölgehalt (1-3 mg/m³) in der Kompressorabluft dank des effektiven Abscheideelements

Steuerung

• M/S-Funktion (Master/Slave - gleiche Alterung) ohne externe Hauptsteuerung für 2 Kompressoren

• Interne ModBus-Kommunikation

• Benutzerfreundliche Bedienung

• Alarmhistorie für die letzten 20 Alarme

• Wochenprogrammierung mit der Möglichkeit, die Maschine in 3 verschiedenen Zeitintervallen zu starten und zu stoppen, die für jeden Wochentag separat eingestellt werden können (45 kW und höher)

2,2-75 kW 7,5-8,5-10-13 bar 0,2-12,5 m³/min

TECHNISCHE SPEZIFIKATIONEN

Model	Druck		Kapazität*		Motor	Luftanschluss	Abmessungen [Breite x Länge x Höhe] (mm)		Gewicht (kg)		Tankgröße
	bar	psi	m³/min	cfm	kW/HP		Grundrahmen	Kompakt	Grundrahmen	Kompakt
HGS 2	7,5	110	0,3	10,6	2,2/3	G 1/2”	757 x 628x1057	1830 x 680 x 1557	165	320	250L
	8,5	125	0,28	9,9
	10	145	0,22	7,6
HGS 3	7,5	110	0,44	15,4	3/4	G 1/2”	757 x 628x1057	1830 x 680 x 1557	170	325	250L
	8,5	125	0,36	12,7
	10	145	0,28	9,7
HGS 4	7,5	110	0,54	19,2	4/5,5	G 1/2”	757 x628 x1057	1830 x 680 x 1557	170	325	250L
	8,5	125	0,5	17,7
	10	145	0,37	12,9
	13	190	0,29	10,2						350
HGS 5,5	7,5	110	0,71	25,2	5,5/7,5	G 1/2”	785 x 715 x 1106	1880 x 715 x 1606	205	360	250L
	8,5	125	0,66	23,3
	10	145	0,56	19,8
	13	190	0,41	14,5						385
HGS 7,5	7,5	110	1,07	37,8	7,5/10	G 3/4''	785 x 715 x 1106	1880 x 715 x 1606	230	405	250L
	8,5	125	1	35,3
	10	145	0,87	30,9
	13	190	0,64	22,6						420
HGS 11	7,5	110	1,65	58,2	11/15	G 3/4''	962 x 732 x 1200	1880 x 732 x 1700	295	470	250L
	8,5	125	1,51	53,4
	10	145	1,35	47,8
	13	190	1,11	39,2						495
HGS 15	7,5	110	2,26	79,9	15/20	G 3/4''	962 x 732 x 1200	1880 x 732 x 1700	315	490	250L
	8,5	125	2,18	77
	10	145	2,05	72,4
	13	190	1,48	53						515
HSC 18,5	7,5	110	2,92	103	18,5/25	G 3/4''	1039 x 948 x 1462	2135 x 1200 x 2010	425	835	2X270L
	8,5	125	2,78	98,2
	10	145	2,49	87,9
	13	190	2,07	73,1
HSC 22	7,5	110	3,45	122	22/30	G 3/4''	1039 x 948 x 1462	2135 x 1200 x 2010	465	900	2X270L
	8,5	125	3,09	112
	10	145	3,03	107
	13	190	2,53	89,3
HSC 30	7,5	110	5,42	191	30/40	G 1 1/4”	1135 x 1035 x 1600	-	665	-	-
	8,5	125	5,11	183
	10	145	4,73	167
	13	190	3,91	138
HSC 37	7,5	110	6,5	230	37/50	G 1 1/4”	1135 x 1035 x 1600	-	725	-	-
	8,5	125	6,17	218
	10	145	5,37	189
	13	190	4,41	156
HSC 45	7,5	110	7,34	259	45/60	G 1 1/2”	1345 x 1150 x 1800	-	1030	-	-
	8,5	125	7,02	248
	10	145	6,75	238
	13	190	5,23	185
HSC 55	7,5	110	9,66	341	55/75	G 1 1/2”	1345 x 1150 x 1800	-	1130	-	-
	8,5	125	9,2	325
	10	145	8,46	299
	13	190	6,8	240
HSC 75	7,5	110	12,5	441	75/100	G 2”	1600 x 1191 x 1900	-	1565	-	-
	8,5	125	11,87	419
	10	145	11,07	391
	13	190	9,23	326

- 1 bar Absolutdruck, 0% relative Luftfeuchtigkeit, 20 °C Zulufttemperatur, 71 °C Thermostatventil -Sollwert und Smart Oil Verwendung unter Referenzbedingungen sind aufgezeichnete Werte. HERTZ Kompressoren behält sich das Recht vor, ohne vorherige Warnung Änderungen vorzunehmen.
- Bezieht sich gemäß Norm ISO 1217: 2009 Anhang C gemessene freie Luftströmung.
