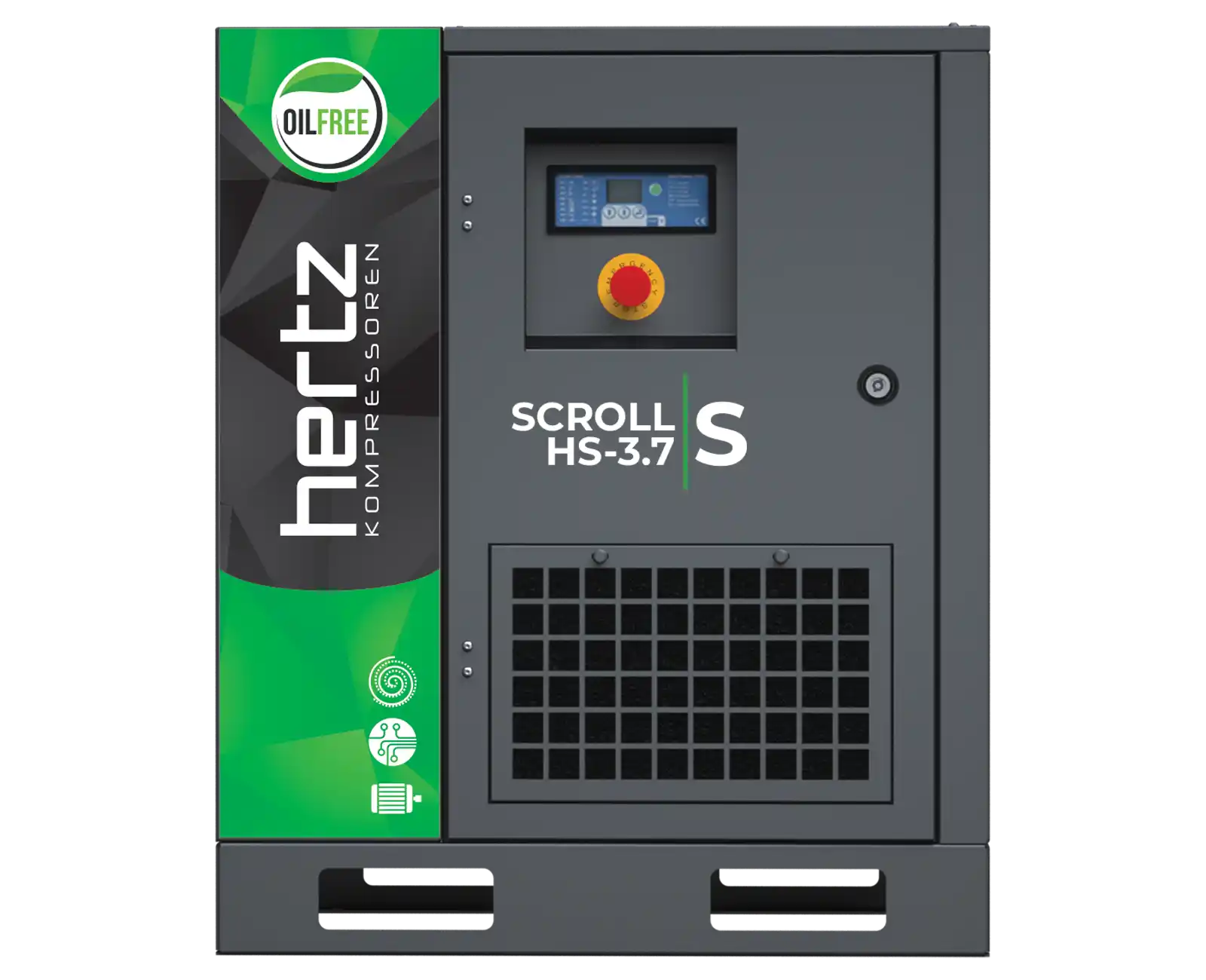

    HS Series

    HS Series


     1,5-30 kW   8-10 bar  0,16-3,4 m³/min


    Sin Aceite, Accionamiento por Correa

    Compresores de Aire Scroll

    Su socio de soluciones especialmente diseñado para satisfacer el 100% de las necesidades de aire en las industrias de alimentación y bebidas, química, farmacéutica y sanitaria, donde la calidad del aire exento de aceite es esencial.

     Ventajas

    • Bajo nivel de ruido gracias al funcionamiento con bajas vibraciones.

    • Dispositivo de control por microprocesador fácil de usar, robusto y duradero, con funciones de comunicación basadas en el producto funcionamiento suave y producción sin interrupciones.

    • Colocación de componentes diseñada específicamente , para reducir los tiempos de inactividad durante el mantenimiento proceso.

    hs-series


     Características Generales

    • Diseño compacto

    • Cubierta insonorizada

    • Refrigerador(es) de aire interno(s), separador de agua y tuberías inoxidables

    • Diseño robusto y duradero de una sola unidad o apilado

     Motor Principal y Sistema de Accionamiento

    • Motores eléctricos de clase de eficiencia IE3

    • Sistema de transmisión por correa-polea

    • Sistema de tensado sencillo para la correa


     Bloque del Compresor

    • Diseño scroll eficaz y sin aceite

    • Ventilador integrado en la unidad scroll para un enfriamiento eficaz

    • Conexión estrella/triángulo (a partir de 3,7 kW)

    hs-series
    hs-series


     Principio de Compresión Tipo Scroll

    Los elementos de espiral orbital y fija se alinean para crear cámaras de compresión.

    El movimiento continuo de la espiral orbital comprime el aire de la atmósfera produciendo aire libre de aceite y contaminantes.


     Aire Comprimido 100% Exento Aceite

    • Está diseñado en función de las delicadas y precisas condiciones de producción.

    • Protege el medio ambiente y ahorra energía.

    • Está fabricado conforme a todas las normas y reglamentos mundiales.

    • Previene daños en sus productos y la contaminación de sus líneas de producción.

    • Por consiguiente, elimina los tiempos de inactividad innecesarios de las máquinas.

    • Garantiza el aire comprimido de alta calidad que necesita.

    hs-series

     Controlador

    • Capacidad de funcionar de forma sincronizada con Maestro/Esclavo para hasta dos compresores, sin necesidad de un controlador principal externo

    • Comunicación ModBus interna

    • Interfaz de pantalla fácil de usar

    • El registro de alarmas registra las últimas 20 alarmas


    Para doble etapa y superior

    • Programador semanal para arrancar/parar la máquina a 3 intervalos de tiempo diferentes que pueden ajustarse individualmente para cada día de la semana

    • Avisos y registros de mantenimiento

    • Envejecimiento igual a través de unidades de scroll

    • Arranque/parada automáticos de las unidades en función de la demanda de aire

    hs-series

     1,5-30 kW   8-10 bar  0,16-3,4 m³/min

    ESPECIFICACIONES   TÉCNICAS

    Modelo Presión Capacidad* Motor Conexión Dimensiones (mm)
    [Anchura x Longitud x Altura]    		 Peso
    (kg)
    bar psi m³/min cfm kW/hp Montaje
    en Base    		 Montado
    en Tanque    		 Depósito
    + Secador    		 Montaje
    en Base    		 Montado
    en Tanque    		 Depósito
    + Secador
    SINGULAR HS1.5-S 8 115 0,16 5,65 1,5 / 2 G 1/2" 750 x 731 x 900 1773 x 823 x 1381 1818 x 823 x 1381 195 329 372
    HS2.2-S 8 115 0,24 8,48 2,2 / 3 G 1/2" 750 x 731 x 900 1773 x 823 x 1381 1818 x 823 x 1381 200 334 377
    10 145 0,2 7,06
    HS3.7-S 8 115 0,4 14,13 3,7(4) /5 G 1/2" 750 x 731 x 900 1773 x 823 x 1381 1818 x 823 x 1381 220 354 397
    10 145 0,34 12,01
    HS5.5-S 8 115 0,6 21,19 5,5 / 7 G 1/2" 750 x 731 x 900 1773 x 823 x 1381 1818 x 823 x 1381 230 364 407
    10 145 0,47 16,6
    HS7.5-S 8 115 0,85 30,01 7,5 / 10 G 1/2" 750 x 731 x 900 1773 x 823 x 1381 1818 x 823 x 1428 235 369 431
    10 145 0,68 24,01
    DOBLE HS7,5-D 8 115 0,8 28,25 7,5(2 x 4) / 10 G 3/4" 1500 x 821 x 1050 1972 x 926 x 1725 - 405 590 -
    10 145 0,68 24,01
    HS11-D 8 115 1,2 42,38 11(2 x 5,5) / 15 G 3/4" 1500 x 821 x 1050 1972 x 926 x 1725 - 425 610 -
    10 145 0,94 33,2
    HS15-D 8 115 1,7 60,03 15(2 x 7,5) / 20 G 3/4" 1500 x 821 x 1050 1972 x 926 x 1725 - 440 625 -
    10 145 1,36 48,02
    TRIPLE HS11-T 8 115 1,2 42,38 11(3 x 4) / 15 G 1" 1500 x 823 x 1840 - - 540 - -
    10 145 1,02 36,02
    HS16,5-T 8 115 1,8 63,57 16,5(3 x 5,5) / 22 G 1" 1500 x 823 x 1840 - - 615 - -
    10 145 1,41 49,79
    HS22.5-T 8 115 2,55 90,05 22,5(3 x 7,5) /30 G 1" 1500 x 823 x 1840 - - 625 - -
    10 145 2,04 72,04
    QUADRUPLE HS15-Q 8 115 1,6 56,5 15(4 x 4) / 20 G 1" 1500 x 823 x 1840 - - 645 - -
    10 145 1,36 48,03
    HS22-Q 8 115 2,4 84,75 22(4 x 5,5) / 30 G 1" 1500 x 823 x 1840 - - 745 - -
    10 145 1,88 66,39
    HS30-Q 8 115 3,4 120,07 30(4 x 7,5) / 40 G 1" 1500 x 823 x 1840 - - 755 - -
    10 145 2,72 96,06

    - Rendimientos de la unidad medidos en condiciones de referencia que sonl bar de presión absoluta del aire, 0% de humedad relativa, 20 °C de temperatura del aire de entrada, 71 °C de temperatura de ajuste de la válvula termostática y uso de Smartoil.
    - Hertz se reserva el derecho a realizar cambios en sus productos y especificaciones sin previo aviso.
