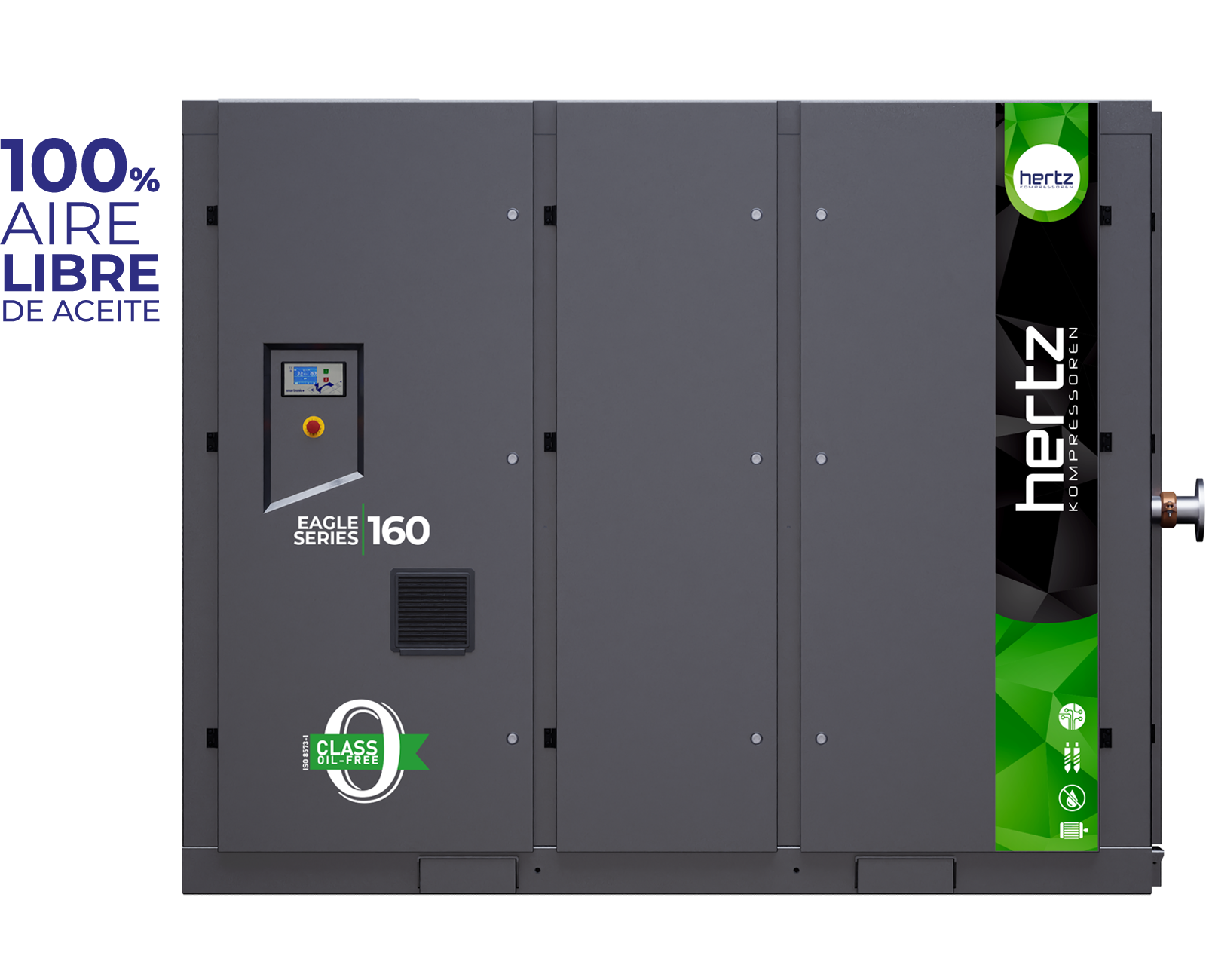

    EAGLE SERIE

    EAGLE SERIE


     37-315 kW   7-8,5-10 bar  3,8-48,8 m³/min


    Libre de Aceite, Acoplada Directamente, Velocidad Fija/Variable

    Compresores de Aire de Tornillo Rotativo

    Ofrecemos soluciones de aire más sostenibles, con certificación de Clase 0 y totalmente exentas de aceite para las industrias alimentaria, de bebidas, química y químicas y electrónicas.

     Ventajas

    • Produce menos residuos de filtro que compresores con inyección de aceite,o que reduce los costes de mantenimiento.

    • Puede utilizarse con seguridad en industrias sensibles como la alimentaria y la farmacéutica para obtener la máxima higiene.

    • Rendimiento muy duradero adecuado para trabajar en las condiciones de funcionamiento más duras.

    • Los modelos con tecnología VSD ahorran hasta un 35% de energía y reducen sus costes energéticos.

    • El diseño especial del venturi evita las rápidas fluctuaciones de presión y las vibraciones de alta frecuencia.



     Características Generales

    • Motores eléctricos de clase de eficiencia IE4

    • Canopy insonorizado

    • Componentes del tejadillo con revestimiento electrostático para una gran resistencia a la corrosión

    • Protección del motor eléctrico para evitar sobrecargas

    • Opciones disponibles refrigeradas por aire y por agua

    • Opciones de accionamiento de velocidad fija y variable

    • Opciones de arranque suave en los modelos de velocidad variable

    • Sistema de transmisión con acoplamiento directo

    eagle-serie

     Bloqueo del Tornillo

    • Bloque de tornillo de dos etapas

    • El sistema de rodamiento desarrollado con la última tecnología garantiza una larga vida útil y un funcionamiento sin vibraciones

    • Sistema de cojinetes desarrollado con la última tecnología que garantiza una larga vida útil y un funcionamiento sin vibraciones

    • Sistema de sellado de alto nivel que garantiza un alto rendimiento incluso durante largos periodos de funcionamiento

    • Engranajes de sincronización para una transmisión de potencia sin contacto entre los rotores

    • Rotores de acero inoxidable para contrarrestar el riesgo de corrosión y bloqueo para una larga vida útil

     Sistema de Refrigeración

    • Refrigeración de dos etapas con tubo de acero inoxidable y sistema de preenfriador de aletas

    • Refrigerador posterior con sistema de barra y placa de aluminio

    • Fácil de mantener y limpieza

    • Filtro de panel lavable

    • Óptima circulación de aire dentro del armario para mantener fríos el motor y el bloque de tornillo


     Regulador de Admisión

    • Válvulas fiables y fáciles de mantener que no se ven afectadas por la contaminación y la condensación

    • Los reguladores de admisión hidráulicos son más fiables y fáciles de mantener que los reguladores de admisión neumáticos

    eagle-serie
    eagle-serie


     Aire Comprimido 100% Exento Aceite

    • Está diseñado en función de las delicadas y precisas condiciones de producción.

    • Protege el medio ambiente y ahorra energía.

    • Está fabricado conforme a todas las normas y reglamentos mundiales.

    • Previene daños en sus productos y la contaminación de sus líneas de producción.

    • Por consiguiente, elimina los tiempos de inactividad innecesarios de las máquinas.

    • Garantiza el aire comprimido de alta calidad que necesita.

     Controlador

    • Posibilidad de trabajar de forma sincronizada con hasta 5 compresores sin necesidad de un controlador principal externo

    • Programador semanal para arrancar/parar la máquina en 3 intervalos de tiempo diferentes que pueden ajustarse individualmente para cada día de la semana

    • La función PID doble en los modelos equipados con inversor puede ejecutar PID simultáneos para temperatura y presión

    • PID de presión en los modelos dotados con inversor asegura un funcionamiento energéticamente eficiente manteniendo la presión al nivel requerido

    • PID de temperatura en los modelos dotados con inversor controla la velocidad del ventilador para mantener la temperatura de funcionamiento más eficiente del bloque de tornillo

    • En los modelos dotados con inversor, todos los datos de control del inversor y del compresor se gestionan desde un único punto

    • Comunicación ModBus Interna

    • Interfaz de pantalla fácil de usar

    • Registro de las últimas 20 alarmas

    • Avisos periódicos de mantenimiento y registros

     37-315 kW   7-8,5-10 bar  3,8-48,8 m³/min

    ESPECIFICACIONES   TÉCNICAS

    Modelo Presión Capacidad* Motor Conexión Tamaño Dimensiones (inch.)
    Water cooled-
    Refrigerado por agua    		 Peso Ruido**
    bar psi m³/min cfm kW/hp Longitud Anchura Altura kg dB(A)
    EAGLE 37 7 100 6,2 219 37/50 2" NPT 96 63 85 2269/2284 77
    8,5 125 5,2 184
    10 150 4,7 166
    EAGLE 45 7 100 7,6 268 45/60 2" NPT 96 63 85 2449/2459 77
    8,5 125 6,7 237
    10 150 6,1 216
    EAGLE 55 7 100 9,5 336 55/75 2" NPT 96 63 85 2599/2609 78
    8,5 125 8,2 290
    10 150 7,5 265
    EAGLE 75 7 100 12,7 449 75/100 2" NPT 96 63 85 2859/2849 79
    8,5 125 11,7 413
    10 150 10,7 378
    EAGLE 90 B 7 100 16,2 572 90/125 2" NPT 96 63 85 2949/3014 79
    8,5 125 13,7 484
    10 150 13,6 480
    EAGLE 110 7 100 19,1 675 110/150 3" BRIDA
    ANSI B16.5    		 121 72 96/87 3749/3998 83
    8,5 125 16,2 572
    10 150 16,2 565
    EAGLE 132 7 100 22,9 809 132/180 3" BRIDA
    ANSI B16.5    		 121 72 96/87 3899/4149 85
    8,5 125 21,7 766
    10 150 19 671
    EAGLE 160 7 100 27 954 160/220 3" BRIDA
    ANSI B16.5    		 121 72 96/87 4149/4398 86
    8,5 125 25,4 897
    10 150 23,7 837
    EAGLE 185 7 100 29 1024 185/250 3" BRIDA
    ANSI B16.5    		 121 72 96/87 4149/4398 86
    8,5 125 28,9 1021
    10 150 26,7 943
    EAGLE 200 7 100 34,6 1222 200/270 4" BRIDA
    ANSI B16.5    		 145/136 84 107/96 5899/6098 87
    8,5 125 32,2 1137
    10 150 29 1024
    EAGLE 250 7 100 43,4 1533 250/340 4" BRIDA
    ANSI B16.5    		 145/136 84 107/96 6099/6348 88
    8,5 125 41 1448
    10 150 34,5 1219
    EAGLE 315 7 100 48,6 1717 315/430 4" BRIDA
    ANSI B16.5    		 145/136 84 107/96 6299/6498 89
    8,5 125 48,5 1713
    10 150 43,2 1526

    - HERTZ KOMPRESSOREN se reserva el derecho de realizar cambios en sus productos y especificaciones sin aviso previo.
    * Rendimiento unitario medido bajo las condiciones en referencia al estándar ISO 1217:2009, Anexo E que es la presión de aire absoluto del 1 bar/14.5 psig, la humedad relativa de %0, la temperatura de aire de entrada de 20°C /68 °F.
    ** Se refiere nivel de presión de ruido medido de acuerdo a los estándares de ISO 2151:2008 y ISO 3744:2010 con la tolerencia ± 3 dB(A).

    ESPECIFICACIONES   TÉCNICAS (VSD)


    Modelo Presión Capacidad* Motor Conexión Tamaño Dimensiones (inch.)
    Water cooled-
    Refrigerado por agua    		 Peso Ruido**
    bar psi m³/min cfm kW/hp Longitud Anchura Altura kg dB(A)
    min max min max
    EAGLE 55 VSD 7 100 3,8 9,1 134 321 55/75 2" NPT 96 63 85 2674/2684 77
    8,5 125 3,7 8,3 131 293
    10 150 3,7 7,5 131 265
    EAGLE 75 VSD 7 100 4,6 12,8 163 452 75/100 2" NPT 96 63 85 2934/2924 77
    8,5 125 4,6 11,9 163 420
    10 150 4,6 11 163 389
    EAGLE 90 VSD 7 100 4,6 14,6 163 516 90/125 2" NPT 96 63 85 3024/3014 78
    8,5 125 4,6 14,2 163 502
    10 150 4,6 13,2 163 466
    EAGLE 110 VSD 7 100 10,4 20,4 367 721 110/150 3" BRIDA
    ANSI B16.5    		 121 72 96/87 4099/4349 79
    8,5 125 10,3 18,5 364 653
    10 150 10,3 17,4 364 615
    EAGLE 132 VSD 7 100 10,4 22,2 367 784 132/180 3" BRIDA
    ANSI B16.5    		 121 72 96/87 4199/4399 79
    8,5 125 10,4 21 367 742
    10 150 10,3 19,6 364 692
    EAGLE 160 VSD 7 100 10,7 26,9 378 950 160/220 3" BRIDA
    ANSI B16.5    		 121 72 96/87 3999/4199 83
    8,5 125 10,6 25,5 374 901
    10 150 10,6 23,5 374 830
    EAGLE 185 VSD 7 100 14 29,6 494 1045 185/250 3" BRIDA
    ANSI B16.5    		 121 72 96/87 4599/4848 85
    8,5 125 14 29,5 494 1042
    10 150 13,9 27,7 491 978
    EAGLE 200 VSD 7 100 17,4 36,2 614 1279 200/270 4" BRIDA
    ANSI B16.5    		 145/136 84 107/96 6298/6548 86
    8,5 125 17,3 33,3 611 1176
    10 150 17,2 30,4 607 1074
    EAGLE 250 VSD 7 100 18,9 44,6 667 1575 250/340 4" BRIDA
    ANSI B16.5    		 145/136 84 107/96 6648/6698 86
    8,5 125 18,8 41,3 664 1549
    10 150 18,7 38,2 660 1349
    EAGLE 315 VSD 7 100 22,9 48,8 809 1724 315/430 4" BRIDA
    ANSI B16.5    		 145/136 84 107/96 6648/6698 87
    8,5 125 22,9 46,6 809 1646
    10 150 22,9 46,3 809 1635

    - HERTZ KOMPRESSOREN se reserva el derecho de realizar cambios en sus productos y especificaciones sin aviso previo.
    * Rendimiento unitario medido bajo las condiciones en referencia al estándar ISO 1217:2009, Anexo E que es la presión de aire absoluto del 1 bar/14.5 psig, la humedad relativa de %0, la temperatura de aire de entrada de 20°C /68 °F.
    ** Se refiere nivel de presión de ruido medido de acuerdo a los estándares de ISO 2151:2008 y ISO 3744:2010 con la tolerencia ± 3 dB(A).
