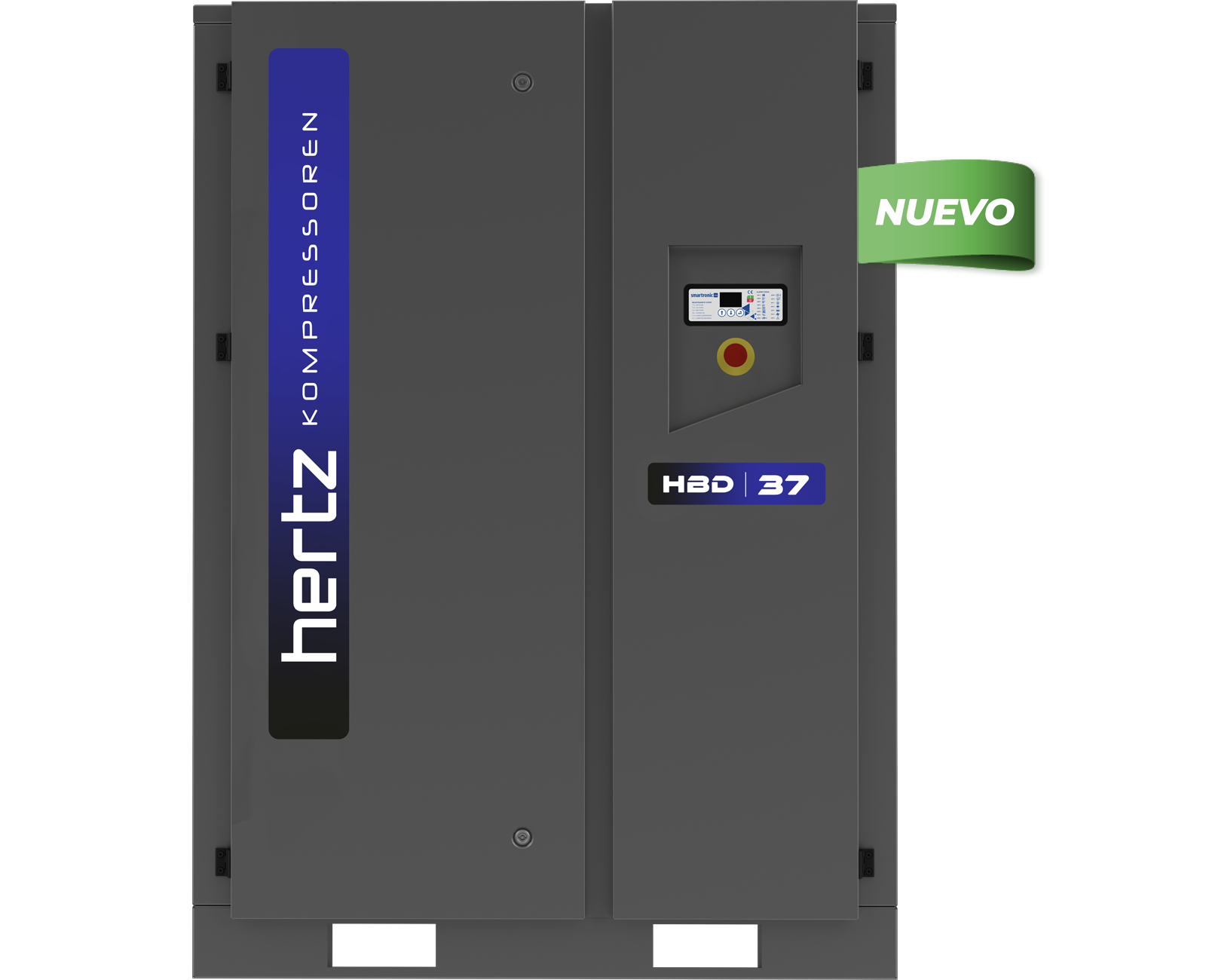

HBD SERIE [NUEVO]

Cotizar Contacto Descargar Compartir

4-75 kW 7-8,5-10-12 bar 0,39-12,72 m³/min

Inyección de Aceite, Accionamiento por Correa, Velocidad Fija

Compresor de Aire de Tornillo Rotativo

Los compresores HBD de nueva generación, compactos y robustos, garantizan soluciones óptimas para pequeñas y medianas empresas y talleres.

Ventajas

• Uno de los productos de su clase que ocupa menos espacio.

• La tapa ciega permite colocarla contra la pared. Su cómoda colocación facilita el servicio, el mantenimiento y el acceso. (22 kW e inferiores)

• La cámara de admisión optimizada y la entrada de aire frío aislada aumentan la eficiencia energética. (30 kW y superior)

• El diseño compacto tiene el widget de aire comprimido y el compresor en un solo lugar.

• Satisface sus expectativas y exigencias a un nivel óptimo.

• El motor eficiente mantiene bajos el consumo de energía y los costes.

• Componentes de alta calidad para una larga vida útil y bajos costes de mantenimiento.

Características Generales

• Motor y bloque de tornillo de última generación

• Control electrónico

• Diseñado para funcionamiento continuo

• Opción de doble voltaje hasta 37 kW

• Montado en secador y depósito (opcional 4-22 kW)

Bloque de Tornillo

• El bloque de tornillo duradero proporciona aire de alta capacidad y está especialmente seleccionado para los requisitos de capacidad de cada modelo

• Funciona a temperaturas ambientales elevadas y ofrece una fiabilidad superior

• Producción de aire con menos pérdidas gracias a los nuevos perfiles del rotor

• Diseño de cojinetes de nueva generación que aumenta la capacidad de carga

• Bajos costes de mantenimiento y sustitución

Motor principal y Sistema de Accionamiento

• Motor eléctrico de clase de eficiencia IE3

• Motor de arranque estrella/triángulo

• Sistema de transmisión por correa y polea

• Tensor de correa fácil de usar

• Casquillo de polea para facilitar el mantenimiento

Sistema de Admisión

• Cámara de entrada de aire optimizada para separar la entrada de aire frío y la salida de aire caliente

• Entrada de aire frío aislada para eficiencia energética (30 kW y superior)

• Niveles de ruido optimizados

Filtro de Aire

• Filtración en dos etapas (filtración inicial/filtración de precisión) (18 kW y superior)

• Eficacia del 99,9% en la separación de partículas de hasta 3 micras

• Baja pérdida de presión

• Fácil mantenimiento

• Larga vida útil

Sistema de Enfriamiento

• Alta eficiencia gracias al rendimiento de refrigeración optimizado

• Ventilador axial adicional con control de temperatura (30-75 kW)

• Ocupación mínima de espacio con ventilador axial silencioso y eficaz acoplado directamente al motor principal (4-22 kW)

Separador de Aceite

• Separadores más duraderos que mantienen bajos los costes de mantenimiento

• Los eficaces elementos separadores mantienen baja la cantidad de aceite en el aire de salida (1-3 mg/m³) para obtener un aire comprimido de alta calidad

Controlador

• Sin necesidad de un controlador principal externo, capacidad de trabajo sincronizado con Master/Slave para hasta dos compresores

• Comunicación ModBus interna

• Interfaz en pantalla fácil de usar

• Registro de las últimas 20 alarmas

• Maintenance warnings and log records

• Programador semanal para arrancar/parar la máquina en 3 intervalos de tiempo diferentes que pueden ajustarse individualmente para cada día de la semana (45 kW y superior)

4-75 kW 7-8,5-10-12 bar 0,39-12,72 m³/min

ESPECIFICACIONES TÉCNICAS

Modelo	Presión		Capacidad*		Motor	Conexión	Dimensiones (mm) [Anchura x Longitud x Altura]		Peso (kg)		Receptor de Aire
	bar	psi	m³/min	cfm	kW/hp		Montaje en Base	Depósito + Secador	Montaje en Base	Depósito + Secador
HBD 4	7	100	0,61	22	4,0/5,5	G1/2”	757 x 628 x 1057	1870 x 680 x 1557	175	320	250L
	8.5	125	0,47	17
	10	150	0,41	15
	12	175	0,39	14
HBD 5	7	100	0,81	29	5,5/7,5	G1/2”	785 x 715 x 1106	1880 x 715 x 1606	215	370	250L
	8.5	125	0,7	25
	10	150	0,64	23
	12	175	0,52	18
HBD 7	7	100	1,19	42	7,5/10	G3/4”	785 x 715 x 1106	1880 x 715 x 1606	235	410	250L
	8.5	125	1,07	38
	10	150	0,88	31
	12	175	0,77	27
HBD 11	7	100	1,71	60	11/15	G3/4”	962 x 732 x 1200	1880 x 732 x 1700	310	485	250L
	8.5	125	1,5	53
	10	150	1,41	50
	12	175	1,23	43
HBD 15	7	100	2,59	91	15/20	G3/4”	962 x 732 x 1200	1880 x 732 x 1700	325	500	250L
	8.5	125	2,33	82
	10	150	2,09	74
	12	175	1,73	61
HBD 18	7	100	3,08	109	18,5/25	G3/4”	1039 x 948 x 1462	2135 x 1200 x 2010	430	840	2x270L
	8.5	125	2,71	96
	10	150	2,54	90
	12	175	2,31	82
HBD 22	7	100	3,4	120	22/30	G3/4”	1039 x 948 x 1462	2136 x 1200 x 2010	470	905	2x270L
	8.5	125	3,11	110
	10	150	2,91	103
	12	175	2,69	95
HBD 30	7	100	5,84	206	30/40	G1 1/4”	1135 x 1035 x 1600	-	675	-	-
	8.5	125	5,31	188
	10	150	4,97	175
	12	175	4,43	157
HBD 37	7	100	6,67	235	37/50	G1 1/4”	1136 x 1035 x 1600	-	700	-	-
	8.5	125	5,91	209
	10	150	5,49	194
	12	175	5,12	181
HBD 45	7	100	7,72	273	45/60	G1 1/2”	1345 x 1150 x 1800	-	985	-	-
	8.5	125	7,09	250
	10	150	6,49	229
	12	175	5,76	203
HBD 55	7	100	9,52	336	55/75	G1 1/2”	1346 x 1150 x 1800	-	1110	-	-
	8.5	125	8,7	308
	10	150	7,81	276
	12	175	7,19	254
HBD 75	7	100	12,72	449	75/100	G2	1600 x 1191 x 1900	-	1435	-	-
	8.5	125	12	424
	10	150	10,75	380
	12	175	10,11	357
